I mini relè a stato solido (SSR) sono componenti essenziali nei moderni sistemi elettrici ed elettronici e offrono numerosi vantaggi rispetto ai tradizionali relè elettromeccanici. In qualità di fornitore di mini relè a stato solido, mi viene spesso chiesto come funzionano questi dispositivi. In questo post del blog approfondirò il funzionamento interno dei mini relè a stato solido, esplorandone i principi, i componenti e le applicazioni.
Principi di base dei relè a stato solido
Per comprendere il funzionamento dei mini relè a stato solido è importante innanzitutto comprendere i principi fondamentali dei relè a stato solido in generale. A differenza dei relè elettromeccanici, che utilizzano contatti meccanici per aprire e chiudere un circuito elettrico, i relè a stato solido si affidano a dispositivi a semiconduttore per svolgere la stessa funzione. Ciò significa che non ci sono parti mobili in un relè a stato solido, il che si traduce in numerosi vantaggi, tra cui tempi di commutazione più rapidi, durata di vita più lunga e rumore elettrico ridotto.
Il funzionamento di base di un relè a stato solido prevede l'uso di un segnale di controllo in ingresso per accendere o spegnere un circuito di carico in uscita. Quando un segnale di controllo viene applicato all'ingresso del relè, attiva un dispositivo a semiconduttore, come un tiristore o un transistor, che a sua volta consente alla corrente di fluire attraverso il circuito di carico di uscita. Al contrario, quando viene rimosso il segnale di controllo, il dispositivo a semiconduttore si spegne, interrompendo il flusso di corrente nel circuito di uscita.
Componenti dei mini relè a stato solido
I mini relè a stato solido sono generalmente composti da diversi componenti chiave, ognuno dei quali svolge un ruolo cruciale nel funzionamento del relè. Questi componenti includono:
- Circuito di ingresso: Il circuito di ingresso è responsabile della ricezione del segnale di controllo e della sua conversione in una forma adatta per pilotare il dispositivo di commutazione a semiconduttore. Nella maggior parte dei mini relè a stato solido, il circuito di ingresso è costituito da un fotoaccoppiatore che fornisce l'isolamento elettrico tra i circuiti di ingresso e di uscita. Questo isolamento aiuta a proteggere il circuito di controllo dal rumore elettrico e dai picchi di tensione nel circuito di uscita.
- Accoppiatore ottico: Un fotoaccoppiatore, noto anche come optoisolatore, è un dispositivo che utilizza la luce per trasferire un segnale elettrico da un circuito a un altro fornendo allo stesso tempo l'isolamento elettrico. In un mini relè a stato solido, il fotoaccoppiatore è costituito da un LED (diodo emettitore di luce) e da un fotorilevatore. Quando una corrente scorre attraverso il LED, emette luce, che viene poi rilevata dal fotorilevatore. Il fotorilevatore converte il segnale luminoso in un segnale elettrico, che viene utilizzato per azionare il dispositivo di commutazione a semiconduttore.
- Dispositivo di commutazione a semiconduttore: Il dispositivo di commutazione a semiconduttore è il cuore del mini relè a stato solido. È responsabile del controllo del flusso di corrente nel circuito di carico in uscita. A seconda dell'applicazione, il dispositivo di commutazione a semiconduttore può essere un tiristore, un triac o un transistor. Tiristori e triac sono comunemente utilizzati nelle applicazioni CA, mentre i transistor sono generalmente utilizzati nelle applicazioni CC.
- Circuito di uscita: Il circuito di uscita è responsabile del collegamento del dispositivo di commutazione a semiconduttore al circuito di carico di uscita. Solitamente è costituito da una serie di resistori, condensatori e diodi utilizzati per proteggere il dispositivo di commutazione a semiconduttore da picchi di tensione e sovracorrenti.
Come funzionano i mini relè a stato solido
Ora che abbiamo una conoscenza di base dei componenti dei mini relè a stato solido, diamo un'occhiata più da vicino a come funzionano. Il funzionamento di un mini relè a stato solido può essere suddiviso in due fasi principali: lo stadio di ingresso e lo stadio di uscita.
Stadio di ingresso
Lo stadio di ingresso di un mini relè a stato solido inizia quando un segnale di controllo viene applicato al circuito di ingresso. Il segnale di controllo può essere una tensione continua o un segnale a impulsi, a seconda del tipo di relè. Quando viene applicato il segnale di controllo, provoca il flusso di corrente attraverso il LED nel fotoaccoppiatore. Il LED emette luce, che viene poi rilevata dal fotorilevatore nel fotoaccoppiatore. Il fotorilevatore converte il segnale luminoso in un segnale elettrico, che viene utilizzato per azionare il dispositivo di commutazione a semiconduttore.
Stadio di uscita
Una volta attivato, il dispositivo di commutazione a semiconduttore consente alla corrente di fluire attraverso il circuito di carico di uscita. La quantità di corrente che può fluire attraverso il circuito di carico di uscita dipende dalla potenza nominale del dispositivo di commutazione a semiconduttore. Nella maggior parte dei mini relè a stato solido, il dispositivo di commutazione a semiconduttore è classificato per una corrente e una tensione massime specifiche.
Quando il segnale di controllo viene rimosso dal circuito di ingresso, il flusso di corrente attraverso il LED nel fotoaccoppiatore si interrompe. Ciò fa sì che il LED smetta di emettere luce, il che a sua volta fa sì che il fotorilevatore smetta di generare un segnale elettrico. Senza il segnale elettrico, il dispositivo di commutazione a semiconduttore si spegne, interrompendo il flusso di corrente nel circuito di carico in uscita.
Vantaggi dei mini relè a stato solido
I mini relè a stato solido offrono numerosi vantaggi rispetto ai tradizionali relè elettromeccanici, tra cui:
- Tempi di commutazione più rapidi: I mini relè a stato solido possono accendersi e spegnersi molto più velocemente dei relè elettromeccanici. Ciò li rende ideali per applicazioni che richiedono commutazione ad alta velocità, come il controllo di motori e la regolazione dell'alimentazione.
- Durata della vita più lunga: Poiché i mini relè a stato solido non hanno parti mobili, sono meno soggetti a usura rispetto ai relè elettromeccanici. Ciò si traduce in una maggiore durata e costi di manutenzione ridotti.
- Rumore elettrico ridotto: I mini relè a stato solido producono meno rumore elettrico rispetto ai relè elettromeccanici. Ciò li rende ideali per applicazioni sensibili al rumore elettrico, come apparecchiature audio e video.
- Dimensioni ridotte: I mini relè a stato solido hanno dimensioni molto più ridotte rispetto ai relè elettromeccanici. Ciò li rende ideali per applicazioni in cui lo spazio è limitato, come nei circuiti stampati e nei piccoli dispositivi elettronici.
Applicazioni dei mini relè a stato solido
I mini relè a stato solido sono utilizzati in un'ampia gamma di applicazioni, tra cui:
- Automazione industriale: I mini relè a stato solido sono comunemente utilizzati nei sistemi di automazione industriale per controllare il funzionamento di motori, riscaldatori e altre apparecchiature elettriche. Sono utilizzati anche nei controllori logici programmabili (PLC) per controllare il flusso di segnali elettrici tra i diversi componenti del sistema.
- Regolazione dell'alimentazione: I mini relè a stato solido vengono utilizzati nei circuiti di regolazione dell'alimentazione per controllare la tensione e la corrente di uscita dell'alimentatore. Vengono utilizzati anche nei circuiti di carica delle batterie per controllare il processo di carica ed evitare il sovraccarico.
- Elettrodomestici: I mini relè a stato solido vengono utilizzati in una varietà di elettrodomestici, come frigoriferi, lavatrici e condizionatori d'aria. Vengono utilizzati per controllare il funzionamento dei motori, dei riscaldatori e di altri componenti elettrici dell'apparecchio.
- Elettronica automobilistica: I mini relè a stato solido vengono utilizzati nei sistemi elettronici automobilistici per controllare il funzionamento di vari componenti elettrici, come fari, luci posteriori e alzacristalli elettrici. Vengono utilizzati anche nei sistemi di gestione del motore per controllare i sistemi di iniezione e accensione del carburante.
Le nostre offerte di prodotti

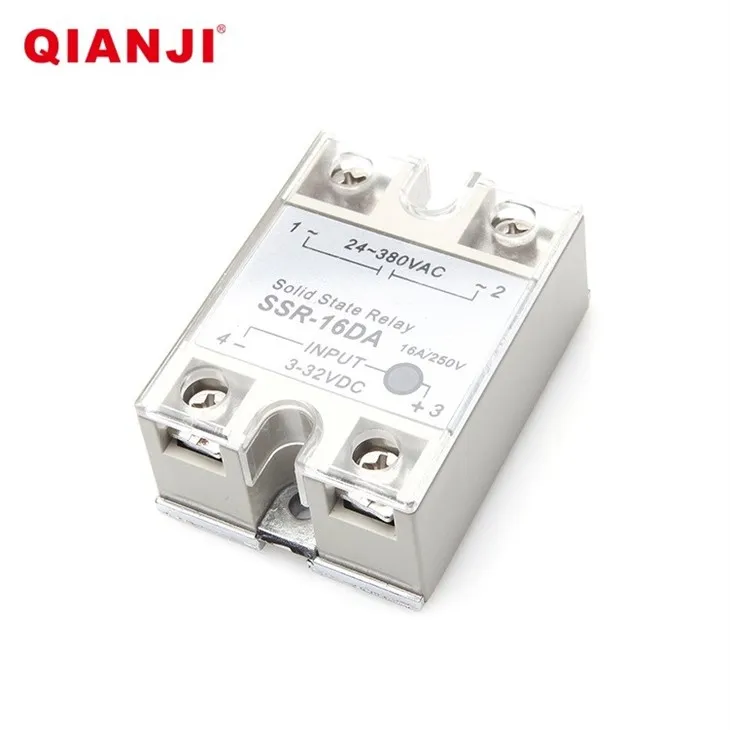

In qualità di fornitore di mini relè a stato solido, offriamo un'ampia gamma di prodotti per soddisfare le esigenze dei nostri clienti. La nostra gamma di prodotti includeRelè a stato solido da 3 A CC,Relè a stato solido 220 Vca, EIl miglior relè a stato solido per l'automazione. Questi relè sono progettati per fornire prestazioni affidabili ed efficienti in una varietà di applicazioni.
Contattaci per l'approvvigionamento
Se sei interessato all'acquisto di mini relè a stato solido per la tua applicazione, ti invitiamo a contattarci per ulteriori informazioni. Il nostro team di esperti sarà lieto di assistervi nella scelta del relè giusto per le vostre esigenze e fornirvi un preventivo competitivo. Ci impegniamo a fornire ai nostri clienti prodotti di alta qualità e un eccellente servizio clienti.
