Vantaggi e limiti dei relè elettromagnetici

I relè elettromagnetici offrono un forte isolamento elettrico, una gestione ad alta potenza e un funzionamento affidabile, ma affrontano limiti come l'usura meccanica e una risposta più lenta rispetto ai relè a stato solido . Comprensione di questi punti di forza e svantaggi aiutano gli ingegneri a scegliere il dispositivo giusto per ogni compito . La domanda di crescita per i relè elettromagnetici nel settore che evidenziano l'importanza:

Takeaway chiave

I relè elettromagnetici utilizzano campi magnetici per cambiare circuiti, consentendo a piccoli segnali di controllo di gestire grandi carichi elettrici in modo sicuro .

Forniscono un forte isolamento elettrico, proteggendo i sistemi di controllo e le persone da alte tensioni e correnti pericolose .}

Questi relè gestiscono pozzo ad alta potenza, rendendoli ideali per macchine industriali, sistemi di alimentazione e attrezzature di sicurezza .

Il loro semplice design meccanico li rende affidabili, facili da mantenere ed economici per molte applicazioni .

I relè elettromagnetici funzionano con le correnti AC e DC, offrendo flessibilità attraverso diversi sistemi elettrici .

Le parti meccaniche causano l'usura nel tempo, limita la durata del relè e richiedono manutenzione e sostituzione regolari .

Cambiano più lento e rendono rumori clic, che possono essere svantaggi in ambienti ad alta velocità o sensibili al rumore .

Gli ingegneri dovrebbero scegliere relè elettromagnetici per condizioni difficili, elevata tolleranza al aumento e sistemi critici per la sicurezza, ma considerare relè a stato solido o digitale quando velocità, silenzio, dimensioni o manutenzione sono priorità .

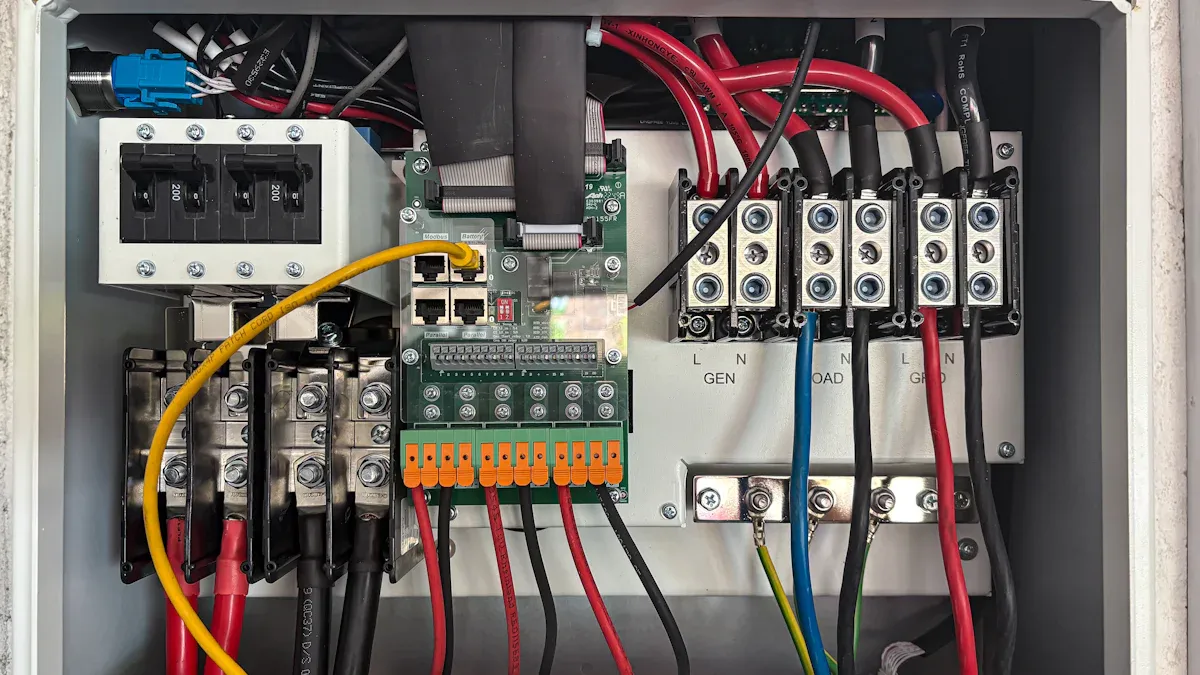

Cosa sono i relè elettromagnetici?

Definizione

I relè elettromagnetici sono interruttori elettrici che utilizzano un campo magnetico per aprire o chiudere uno o più set di contatti . Questi circuiti di controllo dei dispositivi utilizzando un piccolo segnale elettrico per gestire una corrente molto più grande o la tensione di essere la progettazione di elettromi di elettromagni di essere abilitanti e la progettazione di alimenti per la progettazione e la progettazione di alti alti e gli ingegneri di maneggevole tensioni, rendendole adatte a molte applicazioni industriali e di sicurezza .

Uno sguardo alle specifiche tecniche aiuta a spiegare la loro varietà e funzione:

Come funzionano

I relè elettromagnetici operano convertendo l'energia elettrica in movimento meccanico . Quando una corrente scorre attraverso la bobina del relè, crea un campo magnetico . Questo campo attira un'armatura mobile, che si apre o chiude i contatti . i contatti quindi controllano il flusso di elettricità in un altro circuito {} L'armatura nella sua posizione originale quando la bobina è de-Energizzata .

Il principio operativo si basa sull'equilibrio delle forze . La forza magnetica tira l'armatura, mentre una molla o una gravità fornisce una forza di restrizione . il relè si interrompe quando la forza magnetica supera il timing specifico o sensibilità .

Nota: i relè elettromagnetici possono funzionare con le correnti AC e DC . Alcuni design richiedono rettificatori per gestire i segnali AC .

Componenti principali

La maggior parte dei relè elettromagnetici condividono diverse parti chiave:

Bobina: Genera un campo magnetico quando energizzato .

Armatura: Si sposta in risposta al campo magnetico .

Contatti: Aprire o chiudere il circuito, consentendo o arrestando il flusso di corrente .

Primavera: Restituisce l'armatura nella sua posizione di riposo .

Frame o giogo: Supporta la struttura e guida il campo magnetico .

Questi componenti lavorano insieme per fornire una commutazione affidabile . la bobina e l'armatura formano il cuore del relè, mentre i contatti gestiscono il carico elettrico effettivo . la molla garantisce che il relè si ripristina dopo ogni operazione .

I rapporti del settore mostrano che i relè elettromagnetici rimangono popolari a causa della loro durata e capacità di gestire correnti elevate . funzionano bene in ambienti difficili, come fabbriche o veicoli, dove le vibrazioni e le variazioni di temperatura sono comuni .

The history of relay technology shows that electromagnetic relays formed the first generation of reliable switching devices. Over time, engineers developed static and digital relays to improve speed and accuracy, but electromagnetic relays still play a vital role in many applications.

Usi tipici

I relè elettromagnetici svolgono un ruolo chiave in molti sistemi elettrici . ingegneri e tecnici li usano in una vasta gamma di industrie . Questi dispositivi aiutano a controllare i circuiti, proteggere le apparecchiature e automatizzare i processi . la loro capacità di gestire le correnti elevate e fornire l'isolamento li rende preziosi in molte impostazioni.

Applicazioni comuni di relè elettromagnetici:

Automazione industriale:
Le fabbriche usano i relè elettromagnetici per controllare le macchine e le cinture del trasporto . aiutano ad avviare e fermare i motori, a cambio le luci e gestire gli allarmi . i relè possono gestire carichi di grandi dimensioni, in modo che funzionino bene con apparecchiature pesanti .

Sistemi di alimentazione:
Power plants and substations rely on relays for protection and control. Relays detect faults, such as short circuits or overloads, and disconnect the affected part of the system. This action prevents damage and keeps the rest of the network safe.

Elettrodomestici:
Molti dispositivi domestici, come lavatrici e forni a microonde, usano i relè . Questi relè cambiano elementi di riscaldamento, motori o ventole accese . consentono a piccoli segnali di controllo di gestire parti elettriche più grandi .}

Sistemi automobilistici:
Le auto e i camion utilizzano relè elettromagnetici per controllare i fari, le pompe del carburante e il condizionamento dell'aria . aiutano a gestire il flusso di elettricità in diverse parti del veicolo . proteggono anche l'elettronica sensibile dalle alte correnti .}

Telecomunicazioni:
Gli scambi telefonici e le apparecchiature di comunicazione utilizza i relè per instradare i segnali . I relè possono cambiare riga, collegare le chiamate o gestire gli allarmi in questi sistemi .

Sistemi di sicurezza e di emergenza:
Gli allarmi antincendio, l'illuminazione di emergenza e i sistemi di sicurezza spesso dipendono dai relè . Questi dispositivi assicurano che gli allarmi suoni o le luci accendano quando necessario . i relè forniscono un cambio affidabile anche durante le once di potenza o i guasti .

Mancia:
Gli ingegneri scelgono relè elettromagnetici per compiti che richiedono un forte isolamento elettrico e la capacità di gestire l'alta potenza . Queste funzionalità le rendono adatti a infrastrutture critiche e sistemi di sicurezza .

Tabella: esempi di usi di relè elettromagnetico

I relè elettromagnetici rimangono popolari perché offrono prestazioni affidabili in ambienti impegnativi . La loro semplice progettazione e robusto operazione rendonoli una scelta di fiducia per molti ingegneri .

Relay elettromagnetici: vantaggi

Isolamento elettrico

L'isolamento elettrico si distingue come una delle caratteristiche più importanti dei relè elettromagnetici . questi dispositivi separano il circuito di controllo dal circuito di carico . Ciò significa che un segnale di controllo a bassa tensione può far funzionare in modo sicuro un pericoloso a portata di pericoltura da parte di un pericoloso. Apparecchiatura di controllo sensibile .

In ambienti industriali, l'isolamento elettrico protegge i lavoratori e le attrezzature . Ad esempio, in una centrale elettrica, un operatore della sala di controllo può avviarsi in modo sicuro o fermare i macchinari pesanti da una distanza . il relè garantisce che eventuali guasti o aumenti nel circuito di alimentazione non viaggiano nel sistema di controllo .

Mancia:
L'isolamento elettrico rende i relè elettromagnetici una scelta affidabile per i sistemi di sicurezza e le infrastrutture critiche, in cui la protezione di persone e attrezzature è essenziale .

Gestione ad alta potenza

I relè elettromagnetici possono cambiare grande correnti e alte tensioni . I loro contatti sono progettati per gestire carichi elettrici pesanti, rendendoli adatti per applicazioni impegnative . Molte fabbriche usano questi relè per controllare motori, riscaldamenti e sistemi di illuminazione che richiedono una potenza significativa .}

Una tabella seguente mostra funzionalità tipiche di gestione della potenza:

I contatti di relè sono realizzati con materiali durevoli che resistono all'usura e all'arco . Questo consente loro di operare in modo affidabile anche sotto carichi pesanti . in progetti di infrastruttura critica, gli ingegneri spesso scelgono i relè elettromagnetici perché possono gestire i fluidi improvvisi o i guasti senza mancare . il loro design robusto aiuta i danni delle prevenzioni e mantengono i sistemi elettromagnetici {{3}

AC e DC Versatilità

I relè elettromagnetici funzionano con i sistemi di corrente alternata (AC) e corrente termica (DC) . Questa versatilità consente agli ingegneri di usarli in molte diverse applicazioni . Alcuni relè sono progettati per il funzionamento AC, mentre altri funzionano con DC .

Ad esempio, le fabbriche in regioni in rapida crescita come l'Asia Pacifico e il Medio Oriente usano i relè elettromagnetici in entrambi i sistemi di alimentazione AC e DC . questi relè proteggono le apparecchiature e assicurano un funzionamento affidabile, anche quando le fonti di potenza cambiano . la loro capacità di adattarsi a diversi ambienti elettrici rendono una soluzione economica per i nuovi progetti e

Nota:
Il semplice design e il funzionamento flessibile dei relè elettromagnetici aiutano gli ingegneri a risparmiare tempo e denaro durante l'installazione e la manutenzione .

Affidabilità e lunga vita

I relè elettromagnetici hanno una reputazione per l'affidabilità . Il loro semplice design meccanico consente loro di funzionare per molti anni con problemi minimi . Molti ingegneri scelgono questi relè per sistemi che devono funzionare senza guasti . I contatti all'interno del religioso usano materiali forti come alley d'argento. Il relè può cambiare migliaia o anche milioni di volte prima di aver bisogno di sostituzione .

Le fabbriche usano spesso i relè elettromagnetici nei pannelli di controllo . Questi pannelli possono funzionare 24 ore al giorno . I relè continuano a funzionare anche in condizioni difficili . anche le centrali di alimentazione dipendono da questi relè di sicurezza . quando si verifica un errore, il relè deve agire rapidamente e correttamente e correttamente le centrali abilizzabili e i relè di sicurezza . quando si verifica un errore, il relè deve agire rapidamente e correttamente e correttamente le centrali abilizzabili e i relè di sicurezza danno .

Nota:
Molti modelli di relè passano test rigorosi per Endurance . Alcuni possono durare oltre 10 anni in uso normale .

Una tabella seguente mostra la durata della vita tipica del relè in diverse applicazioni:

La lunga vita e l'affidabilità rendono i relè elettromagnetici una scelta intelligente per l'infrastruttura critica . aiutano a ridurre i tempi di inattività e i costi di manutenzione . Molti ingegneri si fidano di loro per progetti che richiedono anni di prestazioni costanti .}}

Design semplice

I relè elettromagnetici hanno una struttura semplice . Ogni relè utilizza una bobina, un'armatura, contatti e una molla . Queste parti lavorano insieme per accendere i circuiti su o off . Il design non ha bisogno di elettronica complessa o programmazione . questa semplicità rende i relè facili da capire e riparazioni {{{{}

Gli ingegneri possono installare o sostituire rapidamente un relè . non hanno bisogno di strumenti speciali o addestramento avanzato . Molte fabbriche mantengono i relè di riserva a portata di mano perché i lavoratori possono scambiarli in minuti . questo riduce i tempi di inattività e mantiene le macchine in esecuzione .}

Vantaggi chiave di un design semplice:

Meno parti significano che meno cose possono rompere .

La risoluzione dei problemi facili aiuta i team di manutenzione a trovare problemi rapidamente .

Un'operazione chiara semplifica la formazione per i nuovi tecnici .

Mancia:
Il design semplice aiuta i relè a lavorare bene in luoghi in cui i lavoratori qualificati o gli strumenti avanzati non sono sempre disponibili .

Esempio:
Un impianto di trattamento delle acque utilizza relè elettromagnetici per controllare le pompe e le valvole . Quando un relè fallisce, un tecnico può sostituirlo rapidamente . L'impianto non si ferma a lungo e l'acqua pulita continua a scorrere sulla comunità .

Costo-efficacia

I relè elettromagnetici offrono una soluzione a basso costo per molte esigenze di commutazione . I materiali usati nei relè, come il filo di rame e l'acciaio, sono convenienti . I processi di produzione per i relè sono ben stabiliti . Questo mantiene i prezzi bassi per gli acquirenti .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Le aziende risparmiano scegliendo i relè elettromagnetici per grandi progetti . non hanno bisogno di investire in costosi sistemi di controllo . Anche i relè durano a lungo, quindi i costi di sostituzione rimangono bassi .

Tabella: esempio di confronto dei costi

I relè aiutano anche a ridurre i costi di manutenzione . I lavoratori possono fissarli o sostituirli senza attrezzature speciali . Questo risparmia tempo e denaro per la vita di un sistema .

Nota:
Molte scuole e piccole imprese usano relè elettromagnetici perché si adattano a budget limitati e forniscono comunque un servizio affidabile .

Robustezza in condizioni difficili

I relè elettromagnetici si comportano bene in ambienti difficili . La loro costruzione robusta resiste alla polvere, all'umidità e alla vibrazione . Molti relè hanno custodi sigillate per mantenere lo sporco e l'acqua . Questo li rende una buona scelta per le fabbriche, le piante elettriche e le apparecchiature per esterni .}

I relè continuano a funzionare anche quando le temperature cambiano o quando le attrezzature scuotono ., ad esempio, i treni e i camion pesanti usano i relè per controllare luci e allarmi . Questi veicoli viaggiano su strade e binari approssimativi, ma i relè continuano a funzionare .}}

Ambienti duri comuni per i relè:

Piante industriali con polvere e olio

Pannelli elettrici all'aperto esposti a pioggia e sole

Veicoli che affrontano una vibrazione costante

Avviso:
I relè robusti aiutano a prevenire gli errori nei sistemi di sicurezza . nelle emergenze, questi relè devono funzionare ogni volta .

Esempio:
Un'operazione di mining utilizza relè elettromagnetici nei pannelli di controllo profondi sotterranei . L'aria è umida e piena di polvere . I relè mantengono le macchine in esecuzione e aiutano a proteggere i lavoratori dal pericolo .

Rischio di errore del software ridotto

I relè elettromagnetici utilizzano una semplice azione meccanica per cambiare circuiti . non si basano su software complessi o logica digitale . Questo design riduce notevolmente la possibilità di errori software causando errori .

Molti moderni sistemi di controllo utilizzano relè a stato solido o digitale . Questi dispositivi spesso dipendono dai microcontroller o dai codici software . che il software può avere bug, glitch o comportamenti imprevisti . quando il software non riesce, l'intero sistema può smettere di funzionare o agire in modi non precisi .

I relè elettromagnetici evitano questi rischi . La loro operazione dipende dal movimento fisico, non dal codice del computer . Quando un segnale di controllo eccita la bobina, gli switch di relè . rimane lo stesso ogni volta . questo rende i relè elettromagnetici molto prediciabili.

I motivi chiave per cui i relè elettromagnetici riducono il rischio di errore del software:

Nessuna programmazione richiesta per il funzionamento di base

Immune ai bug del software, virus o hacking

Meno punti di fallimento nei sistemi critici per la sicurezza

Facile da testare e verificare con strumenti semplici

Mancia:
Gli ingegneri spesso scelgono relè elettromagnetici per sistemi di arresto di emergenza, allarmi antincendio e altre apparecchiature di sicurezza della vita . Questi sistemi devono funzionare ogni volta, anche se un computer si blocca {{2}

Tabella di esempio: confrontare i rischi di errore

Una fabbrica può utilizzare relè elettromagnetici per controllare la potenza alle macchine pesanti . Se un lavoratore preme un pulsante di arresto di emergenza, il relè taglia l'alimentazione istantaneamente . nessun ritardo software o un arresto può impedire questa azione .

I relè elettromagnetici aiutano a mantenere al sicuro l'infrastruttura critica . il loro design semplice e affidabile significa meno sorprese e meno rischi da problemi software nascosti . Questo vantaggio li rende una scelta di fiducia per gli ingegneri che necessitano di prestazioni affidabili .}

Relay elettromagnetici: limitazioni

Usura meccanica

L'usura meccanica presenta una grande sfida per i relè elettromagnetici . ogni volta che opera il relè, le sue parti in movimento, come l'armatura e i contatti che si colpiscono l'uno contro l'altro . nel tempo, questa attrito fa degradare le parti {{4 use o gli archi possono formarsi tra i contatti . Questi archi scioglieno piccoli bit di metallo, erodendo lentamente le superfici di contatto .

I ricercatori hanno scoperto che la degradazione del contatto non è sempre prevedibile . Il processo può avvenire in diverse fasi e non seguono sempre un percorso dritto . Alcuni studi usano modelli di computer avanzati per prevedere per quanto tempo un religioso durerà, ma i risultati possono variare a seconda di come viene utilizzato il relè . per esempio, relidy che interromperanno i carichi pesanti o che funzionano in modo da funzionare in modo più duro, ma i risultati possono variare a seconda di come viene utilizzato il relè . per esempio, relidy che switch o funzionano in modo da funzionare in modo più duro, ma i risultati possono variare a seconda di come viene utilizzato il relè . per esempio, relidy che switch o funzionano in modo da funzionare in modo duro più veloci . ingegneri a volte usano telecamere ad alta velocità per guardare come gli archi si muovono attraverso i contatti . queste immagini mostrano che l'arco aumenta la rugosità superficiale e aumenta la temperatura dei contatti, che accelera l'usura .

Alcuni punti chiave sull'usura meccanica nei relè elettromagnetici:

L'erosione di contatto limita il numero di volte in cui un relè può funzionare .

L'usura aumenta con correnti più elevate e commutazione più frequente .

Prevedere la vita esatta del relè rimane difficile a causa di schemi di usura complessi .

In applicazioni del mondo reale, l'usura meccanica significa che i relè richiedono un'ispezione e una sostituzione regolari . e le centrali elettriche spesso mantengono i relè di riserva per evitare tempi di inattività imprevisti .

Risposta più lenta

I relè elettromagnetici usano le parti in movimento per cambiare circuiti . Questa azione meccanica richiede tempo . quando la bobina riceve un segnale, l'armatura deve muoversi e i contatti devono aprirsi o chiudere troppo per il ritardo per un ritardo sistemi .

Solid-state relays, which use electronic components instead of moving parts, switch much faster. In high-speed automation or digital communication systems, even a small delay can cause problems. For example, in a factory with fast-moving conveyor belts, a slow relay might not react quickly enough to stop a machine in an emergency. In these cases, engineers often choose faster alternative .

Un confronto delle velocità di commutazione:

I tempi di risposta più lenti limitano l'uso di relè elettromagnetici nelle applicazioni che richiedono un'azione istantanea . gli ingegneri devono considerare questo fattore quando si progettano sistemi di sicurezza o controlli ad alta velocità {{2}

Rumore udibile

Il rumore udibile è un altro svantaggio dei relè elettromagnetici . quando il relè funziona, l'armatura si muove e i contatti si incastrano o separati . Questa azione crea un suono cliccatore o ronzante .

Alcune applicazioni richiedono un'operazione silenziosa . Ad esempio, in apparecchiature audio o dispositivi medici, anche un piccolo clic può interferire con strumenti sensibili o infastidisci utenti . I relè a stato solido non hanno parti in movimento, quindi funzionano silenziosamente . questo lo rende una scelta migliore per le impostazioni sensibili al rumore .}

Mancia:
Gli ingegneri dovrebbero evitare di usare relè elettromagnetici in luoghi in cui il silenzio è importante . per fabbriche rumorose o apparecchiature esterne, il suono potrebbe non avere importanza, ma in case o laboratori, può essere un problema .

Voluminosità

I relè elettromagnetici hanno spesso un design grande e pesante . Il relè ha bisogno di spazio per la sua bobina, armatura, contatti e frame . queste parti aggiungono dimensioni e peso . in molti pannelli di controllo, gli ingegneri devono pianificare questo spazio extra .}

I relè a stato solido usano componenti elettronici . sono molto più piccoli e più leggeri . Questa differenza conta nei moderni elettronici . dispositivi come smartphone, laptop e sistemi di controllo compatti necessitano di piccole parti . relè elettromagnetici non si adattano bene a questi spazi stretti {{5}

Tabella: confronto delle dimensioni

Nota:
Gli ingegneri spesso evitano i relè elettromagnetici in dispositivi portatili o armadi di controllo affollati . La volontà può anche rendere l'installazione più difficile e aumentare i costi di spedizione .

Vita a contatto limitata

I contatti all'interno di un relè elettromagnetico si consumano nel tempo . ogni volta che il relè cambia, i contatti toccano e separati . Questa azione provoca piccole scintille, chiamate arcs . questi arcs danneggiano lentamente le superfici di contatto .}

La durata di contatto dipende dalla frequenza con cui il relè si interrompe e dalle dimensioni dell'attuale . correnti elevate e una commutazione frequente accorciano la durata di contatto . quando i contatti si consumano, il relè può non funzionare . Questo può causare l'arresto delle macchine o i sistemi di sicurezza a fallire .

Fatti chiave sulla vita di contatto:

La maggior parte dei relè elettromagnetici dura per 100, 000 a 1, 000, 000 Operazioni .

I relè a stato solido non hanno contatti . possono durare molto più a lungo .

Esempio:
Una fabbrica usa i relè per controllare le cinture del trasporto . Se i relè si accendono e si spegne più volte al giorno, i contatti possono logorarsi in pochi anni . La fabbrica deve pianificare la sostituzione regolare per evitare guasti .

Avviso:
La durata di contatto limitata rende i relè elettromagnetici meno adatti ai sistemi che richiedono milioni di cicli senza manutenzione .

Più consumo di energia

I relè elettromagnetici hanno bisogno di potere per energizzare le loro bobine . La bobina disegna corrente ogni volta che il relè è su . questa potenza extra si aggiunge all'energia totale utilizzata da un sistema .

I relè a stato solido usano molto meno potenza . hanno solo bisogno di un piccolo segnale di controllo . in sistemi di grandi dimensioni con molti relè, la differenza nell'uso di potenza diventa importante .

Tabella: esempio di consumo di energia

Mancia:
Un consumo energetico più elevato significa più calore . in spazi stretti, questo può causare il surriscaldamento . Gli ingegneri devono considerare i costi di raffreddamento e energetici quando si sceglie i relè {{2}

Esempio:
Un data center utilizza centinaia di relè per il controllo di potenza . Se ogni relè elettromagnetico utilizza 1 watt, il costo di energia totale si aggiunge rapidamente . I relè a stato solido aiutano a risparmiare energia e ridurre il calore .}}}

Esigenze di manutenzione

I relè elettromagnetici richiedono una manutenzione regolare . Le loro parti in movimento, come l'armatura e i contatti, possono raccogliere polvere o detriti . Nel tempo, questo accumulo può causare il relè a attaccare o fallire i contatti {2}.

Fabbriche e centrali elettriche pianificano controlli di routine per i loro relè . Questi controlli aiutano a prevenire guasti imprevisti . in alcuni casi, un relè potrebbe aver bisogno di lubrificazione per continuare a muoversi senza intoppi .

I relè a stato solido non hanno parti in movimento . hanno bisogno di meno manutenzione . Questa differenza rende i relè a stato solido una scelta migliore per i luoghi in cui sono difficili da eseguire controlli regolari, come posizioni remote o pannelli di controllo sigillati .

Mancia:
La manutenzione regolare mantiene i relè elettromagnetici funzionanti bene . i controlli di salto possono portare a fallimenti improvvisi e costosi tempi di inattività .

Tabella: confronto di manutenzione

Contattare l'arco

L'arcing di contatto avviene quando il relè si accende o disattiva . mentre i contatti si aprono o si chiudono, l'elettricità salta attraverso lo spazio . Questo salto crea una piccola scintilla, chiamata arco . che l'arco può danneggiare le superfici di contatto . nel tempo, i contatti possono essere rimortati o bruciati {{4}

L'arco è più comune quando si cambia correnti elevate o carichi induttivi, come i motori . Il calore dall'arco può sciogliere piccoli pezzi di metallo . Questo danno accorcia la vita del relè .

I relè a stato solido non hanno contatti, quindi non soffrono di arcing . Questo li rende più sicuri e più affidabili in alcune applicazioni .

Problemi comuni causati dall'arco di contatto:

Durata del relè più breve

Aumento del rischio di fallimento

Interferenza elettrica nelle apparecchiature sensibili

Avviso:
Gli ingegneri devono utilizzare i circuiti di soppressione dell'arco o scegliere relè con materiali di contatto speciali per applicazioni ad alta corrente .

Esempio:
Una fabbrica usa i relè per controllare grandi motori . ogni volta che un relè cambia, può verificarsi arcing . se la fabbrica non affronta questo, i relè potrebbero fallire prima e causare ritardi di produzione .

Sensibilità alle vibrazioni

I relè elettromagnetici possono essere sensibili alla vibrazione . le loro parti in movimento possono spostarsi o rimbalzare quando esposte a tremori o jolts . Questo movimento può causare chiacchiere o cambiare inaspettatamente . in veicoli, treni o macchinari pesanti, la vibrazione è comune.

La vibrazione può anche accelerare l'usura sui contatti e sull'armatura . nel tempo, questo porta a fallimenti più frequenti . relè a stato solido, che non hanno parti in movimento, gestiscono le vibrazioni molto meglio .}}

Tabella: prestazioni di vibrazione

Nota:
In impostazioni ad alta vibrazione, gli ingegneri spesso scelgono relè a stato solido per evitare problemi con chiacchiere o guasti precoci .

Esempio:
Un treno utilizza i relè per controllare il suo sistema di illuminazione . Se i relè sono sensibili alla vibrazione, le luci possono sfarfallare o spegnere durante il viaggio . I relè a stato solido aiutano a prevenire questi problemi e mantenere il sistema stabile .}

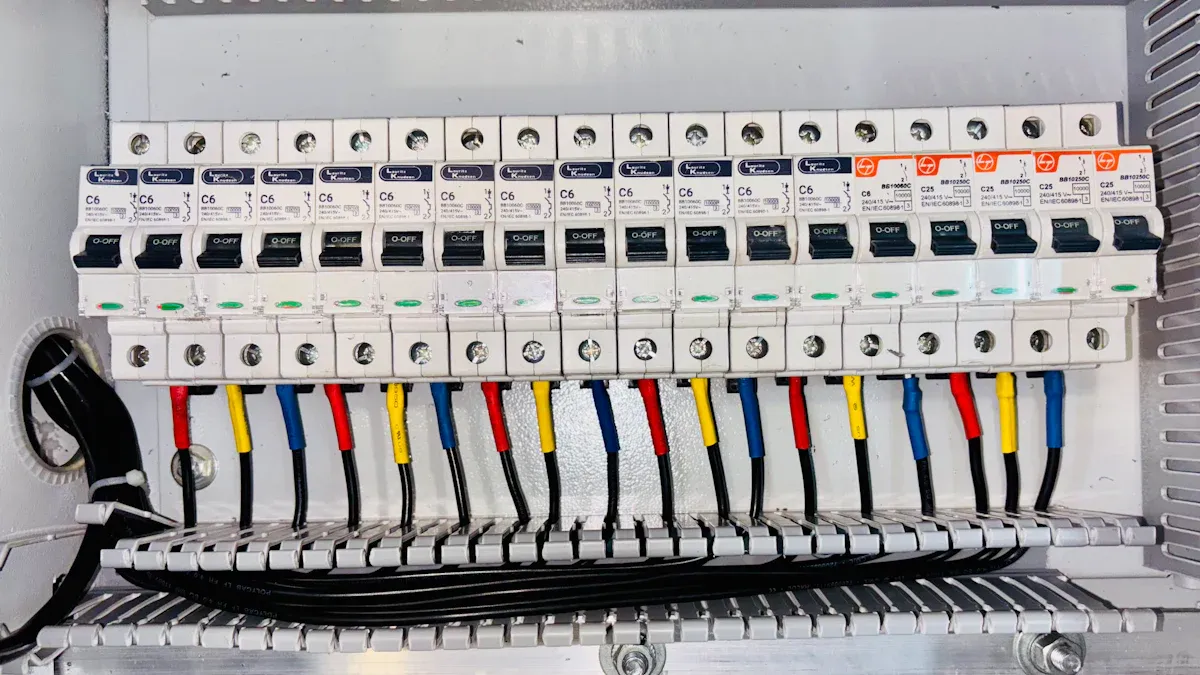

Confronto di alternative

Relè a stato solido

I relè a stato solido (SSRS) usano componenti elettronici invece di muovere le parti . cambiano circuiti usando semiconduttori come i tiristi, i MOSFET o i IGBTS . funzionano quasi istantaneamente, con velocità di commutazione molto più veloce dei relè meccanici .

Non fanno rumore perché non hanno parti in movimento . Questa operazione silenziosa li rende ideali per i luoghi in cui silenzio è importante, come ospedali o uffici .

Gli SSR durano più a lungo perché evitano l'usura dei contatti e l'arco . funzionano bene in ambienti con vibrazione o shock, poiché nulla all'interno delle mosse . le esigenze di manutenzione sono basse e i fallimenti sono rari., tuttavia, i loro possono costare di più i sistemi, in particolare i loro soldi, i loro piccoli anni possono essere a bassa manutenzione. Switch spesso .

Mancia:
Gli SSR si adattano al meglio in applicazioni ad alta velocità e ad alta affidabilità in cui il funzionamento silenzioso e la materia di lunga durata .

Punti chiave su SSRS:

Commutazione rapida e silenziosa

Nessuna usura meccanica

Costo iniziale più elevato, ma una manutenzione inferiore

Sensibile alle correnti di aumento; potrebbe aver bisogno di una protezione extra

Relè digitali

I relè digitali usano i microprocessori per controllare la commutazione . possono elaborare segnali, eseguire la logica e persino comunicare con altri dispositivi . I relè digitali offrono funzionalità avanzate come autotest, controllo remoto e registrazione dei dati . queste funzionalità che aiutano gli ingegneri a monitorare i sistemi più facilmente .}}

I relè digitali cambiano più velocemente dei relè meccanici ma potrebbero non corrispondere alla velocità di SSRS . funzionano bene in griglie intelligenti, automazione e sistemi di protezione . I relè digitali possono essere programmati per le attività diverse, rendendoli anche a schierati, rendendoli più abilizzati, rendendoli più abilita Setup e risoluzione dei problemi .

Tabella: confronto dei tipi di relè

Nota:
I relè digitali soddisfano sistemi complessi che richiedono controllo e comunicazione intelligenti .

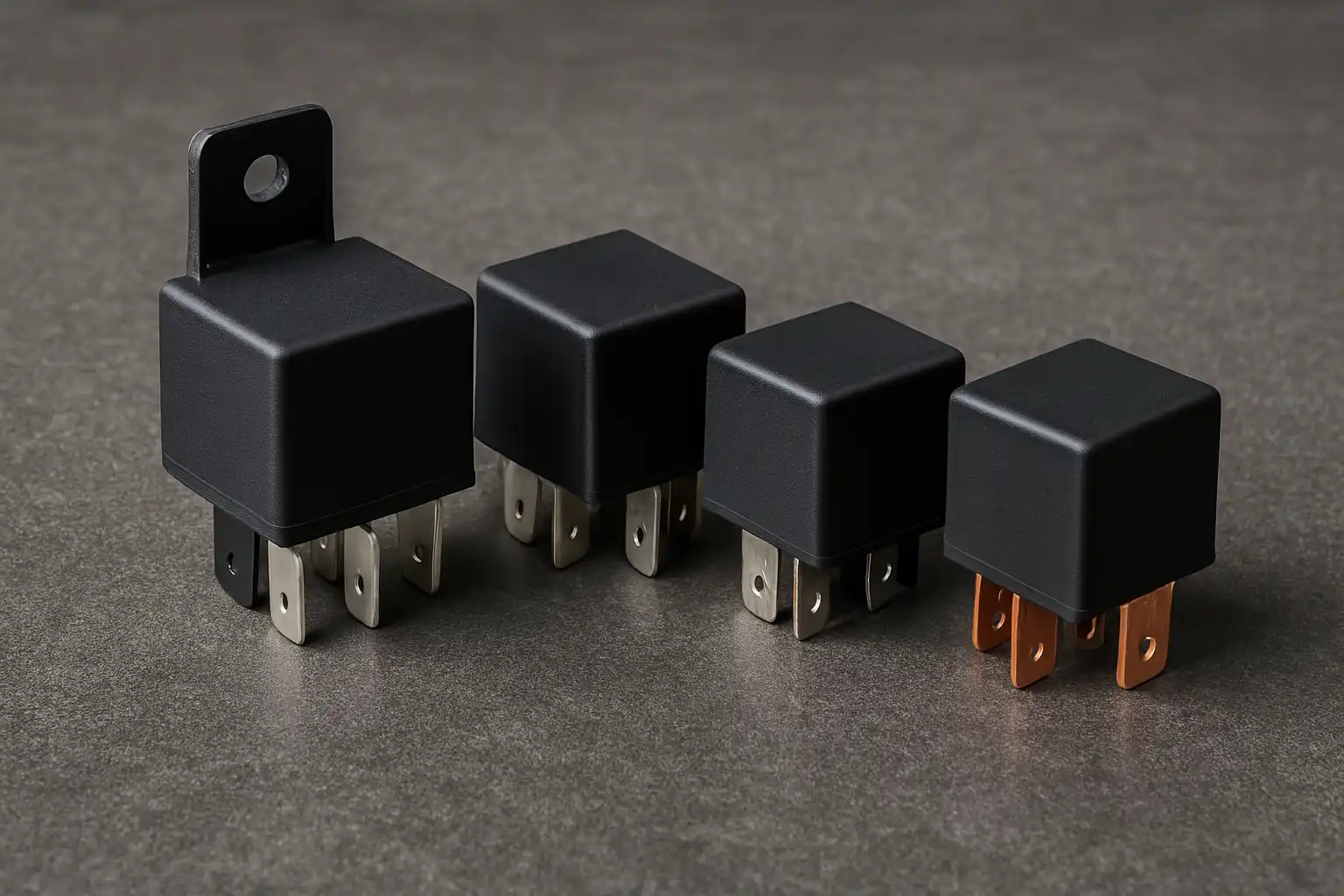

Quando utilizzare relè elettromagnetici

Scegliere il relè giusto dipende dal lavoro . Ingegneri raccogliere i relè meccanici quando hanno bisogno di una forte tolleranza di corrente di aumento, ampie valutazioni di tensione e prestazioni robuste in ambienti difficili . Questi relè forniscono un isolamento affidabile tra il controllo e i circuiti di carico . che gestiscono surge migliorate rispetto a SSSrs o digitali {3} {3} {3}

Usa i relè meccanici quando:

Il sistema deve affrontare elevate correnti di aumento

L'ambiente è polveroso, caldo o esposto alle vibrazioni

Sono necessari più contatti per la commutazione complessa

Il costo è un problema e l'operazione semplice è sufficiente

Avviso:
Per sistemi di sicurezza, controlli di backup o luoghi in cui gli errori del software sono rischiosi, i relè meccanici rimangono una scelta di fiducia .

Una tabella seguente aiuta a confrontare i criteri di selezione:

Gli ingegneri dovrebbero abbinare il tipo di relè alle esigenze dell'applicazione . questo garantisce un'operazione sicura, affidabile ed economica .

Quando evitare

Gli ingegneri dovrebbero evitare i relè elettromagnetici in determinate situazioni . Questi relè hanno punti di forza, ma alcune applicazioni richiedono caratteristiche che i relè meccanici non possono fornire . sapendo quando scegliere un altro tipo di relè aiuta a prevenire i problemi e migliora le prestazioni del sistema .}

1. esigenze di commutazione ad alta velocità

I relè elettromagnetici cambiano più lento rispetto ai relè a stato solido o digitale . nei sistemi che richiedono tempi di risposta molto rapidi, come automazione ad alta velocità o comunicazione digitale, un ritardo anche di pochi millisecondi può causare errori . Reliciti solidi quasi immediatamente . Relays digitali anche può offrire una risposta rapida {} Spesso deve cambiare centinaia di volte al secondo . I relè elettromagnetici non possono tenere il passo con questa velocità .

2. Operazione silenziosa richiesta

Alcuni ambienti necessitano di apparecchiature tranquille . che i relè elettromagnetici emettono un suono di clic quando operano . Questo rumore può disturbare le persone in uffici, ospedali o studi di registrazione . I relè a stato solido funzionano silenziosamente .} in aree sensibili al suono, gli ingegneri dovrebbero evitare i relè meccanici {}. relè di stato solido .}} ingegneri a livello di suono, gli ingegneri dovrebbero evitare i relè meccanici {} {}} {}} relè di} {}

3. vincoli di spazio e peso

I dispositivi moderni hanno spesso bisogno di componenti piccoli e leggeri . I relè elettromagnetici sono voluminosi e pesanti rispetto alle loro controparti a stato solido . progettisti di elettronica compatta, come laptop o dispositivi medici, di solito selezionare relè più piccoli per risparmiare spazio .}

4. durata del ciclo elevato

Mechanical wear limits the lifespan of electromagnetic relays. Systems that switch on and off millions of times, like traffic lights or automated testing equipment, need relays with long life. Solid-state relays last much longer because they have no moving parts.

5. ambienti a bassa manutenzione

Some systems operate in remote or hard-to-reach places. Maintenance is difficult or expensive in these locations. Electromagnetic relays need regular inspection and replacement. Solid-state and digital relays require less maintenance.

6. vibrazione o esposizione agli shock

I veicoli, i treni e le macchine industriali spesso creano vibrazioni forti . che i relè elettromagnetici possono fallire o chiacchierare in queste condizioni . relè a stato solido resistono a vibrazioni e shock meglio .}}}}}}}}}}}}}}}}}}}}

Tabella: quando evitare i relè elettromagnetici

Mancia:
Abbina sempre il tipo di relè alle esigenze dell'applicazione . Scegliere il relè sbagliato può portare a fallimenti, rumore o costi extra .

Gli ingegneri che comprendono questi limiti possono fare scelte migliori . possono selezionare il relè giusto per ogni lavoro ed evitare problemi comuni .

Considerazioni sulla selezione

Esigenze di applicazione

Gli ingegneri devono prima considerare le esigenze specifiche dell'applicazione quando si selezionano un relè elettromagnetico . ogni sistema ha requisiti univoci per la tensione, la corrente e la frequenza di commutazione . Ad esempio, una fabbrica può essere in grado di gestire le correnti elevate per il controllo motorio, mentre un appliance più basso potrebbe richiedere valutazioni più basse . il numero di contatti e il tipo di resistenza di resistive. Gioca un ruolo . Alcune applicazioni richiedono più punti di commutazione o funzionalità di temporizzazione speciali .

Un relè deve corrispondere alla logica di controllo del sistema . nelle linee di produzione automatizzate, i relè spesso funzionano con i controller logici programmabili (PLC) per gestire sequenze complesse . nei sistemi di sicurezza, i relè devono fornire un isolamento affidabile e una risposta rapida . ingegneri dovrebbero elencare tutti i requisiti di funzionamento prima di scegliere un relè. operazione .

Mancia:
Controlla sempre il foglio dati del relè per le valutazioni massime e la compatibilità con il carico previsto .

Ambiente

L'ambiente operativo influisce notevolmente sulle prestazioni del relè e sulla durata della vita . come temperatura, umidità, polvere e vibrazione possono cambiare il modo in cui un relè funziona . temperature elevate accelerare lo stress termico, mentre l'umidità può causare corrosioni sui contatti . polvere può bloccare le parti in movimento, conducendo a attaccare o guasto {}

Gli studi dimostrano che le condizioni ambientali influiscono anche sull'affidabilità dei sistemi di comunicazione digitale usando i relè ., i cambiamenti di temperatura e umidità possono aumentare il tasso di errore del bit (BER) nei dispositivi di radio-relay digitali . quando la forza del segnale diminuisce a causa di effetti ambientali come la attenuazione o la riflessione, il BER aumenta sistemi .

Una tabella seguente riassume gli impatti ambientali chiave:

Avviso:
Per ambienti difficili, seleziona relè con recinure sigillate o rivestimenti speciali per proteggere da umidità e polvere .

Manutenzione e ciclo di vita

La pianificazione della manutenzione e del ciclo di vita aiuta a garantire che le prestazioni del relè a lungo termine . i relè elettromagnetici abbiano le aspettative di vita elettriche e meccaniche . La maggior parte può eseguire almeno 100, 000 operazioni di commutazione prima di un guasto elettrico come . parti meccaniche possono durare oltre 10 milioni di cicli se usati in condizioni corrette {{7} Cambiamento delle operazioni di carico come {{5}. La frequenza di commutazione e lo stress ambientale possono abbreviare questa durata della vita .

Regular maintenance extends relay life. Technicians should clean contacts, lubricate moving parts, and test for wear or increased contact resistance. Signs of end-of-life include intermittent operation, higher resistance, unusual sounds, or visible wear on contacts. Proactive maintenance prevents unexpected failures and supports reliable system operation.

Metodi avanzati, come il prognostica basata su modelli, aiutano a prevedere quando un relè fallirà . Questi approcci usano i dati da test regolari per stimare la vita rimanente . mediante manutenzione e sostituzioni, ingegneri riducono il tempo di inattività e migliorano la sicurezza .}

Nota:
Le buone pratiche di manutenzione non solo estendono la durata del relè, ma assicurano anche che i sistemi critici rimangano sicuri e affidabili .

Sicurezza

La sicurezza svolge un ruolo chiave quando gli ingegneri selezionano i relè elettromagnetici . questi dispositivi spesso controllano le alte tensioni e le correnti . Un errore nella selezione o nell'installazione del relè può portare a situazioni pericolose . Gli ingegneri devono pensare sia alla sicurezza delle persone che alla protezione delle apparecchiature .

Caratteristiche di sicurezza chiave nei relè elettromagnetici:

Isolamento elettrico:
I relè elettromagnetici separano il circuito di controllo dal circuito di alimentazione . Questo isolamento aiuta a impedire all'alta tensione di raggiungere sistemi di controllo sensibili o operatori . Ad esempio, un relè in un pannello di controllo di fabbrica mantiene i lavoratori al sicuro quando prendono un pulsante per avviare un grande motore .}

Funzionamento di fail-safe:
Alcuni relè usano un design che li restituisce a uno stato sicuro se la potenza fallisce . Questa funzione aiuta a prevenire incidenti . Ad esempio, nei sistemi di arresto di emergenza, il relè dovrebbe tagliare l'alimentazione nelle macchine se il segnale di controllo è perso .

SUPPRESSIONE ARC:
I relè spesso cambiano correnti elevate, che possono causare arcing . arcing crea calore e può danneggiare i contatti o avviare incendi . Molti relè includono funzionalità di soppressione dell'arco, come materiali di contatto speciali o circuiti di snobber, per ridurre questo rischio .}}

Chiaro indicazione dello stato:
Molti relè hanno bandiere meccaniche o indicatori a LED . Questi mostrano se il relè è aperto o chiuso . Clear Status aiuta i tecnici a controllare se un sistema è sicuro prima di lavorarci .

Mancia:
Controlla sempre le certificazioni di sicurezza del relè . Cerca segni come UL, CE o IEC . Queste mostrano che il relè soddisfa rigorosi standard di sicurezza {{2}

Applicazioni di sicurezza comuni:

Gli ingegneri devono anche considerare l'ambiente . in luoghi bagnati o polverosi, i relè con recinure sigillate impediscono cortocircuiti e corrosione . in aree con vibrazione, i relè dovrebbero resistere a chiacchierare per evitare falsi trigger .

Best practice per la sicurezza del relè:

Seleziona i relè con la tensione giusta e le valutazioni di corrente .

Usa i relè con un corretto isolamento per circuiti ad alta tensione .

Installa la soppressione dell'arco per carichi induttivi .

Test relè regolarmente per garantire un'operazione affidabile .

Allena i lavoratori a riconoscere gli indicatori di stato di relè .

La sicurezza non termina con la selezione del relè . Ispezione e test regolari aiutano a prevenire i fallimenti . Quando gli ingegneri seguono questi passaggi, proteggono sia le persone che le attrezzature dai danni .

I decisori industriali spesso valutano i benefici e gli svantaggi di questi dispositivi prima di sceglierli per un progetto .

I vantaggi includono un design semplice e robusto, efficacia in termini di costi, alta tensione e gestione corrente e forte affidabilità in molte impostazioni .

Gli svantaggi comportano un'usura meccanica, velocità di commutazione più lente, arcing di contatto e sensibilità alla polvere o alla vibrazione .

Ogni applicazione ha esigenze uniche . Un confronto attento con le alternative aiuta a garantire la soluzione migliore per sicurezza, prestazioni e budget .

FAQ

Qual è lo scopo principale di un relè elettromagnetico?

Un relè elettromagnetico commuta i circuiti elettrici accesi o disattivati . usa un piccolo segnale di controllo per gestire una corrente o una tensione più grande . Questo aiuta a proteggere le apparecchiature sensibili e consente un controllo remoto sicuro .}}}

Quanto dura di solito un relè elettromagnetico?

La maggior parte dei relè elettromagnetici durano tra 100, 000 e 1, 000, 000 operazioni . La durata effettiva dipende dal carico, dalla frequenza di cambio e dall'ambiente . può aiutare a estendere la vita religiosa .}}

I relè elettromagnetici possono funzionare con AC e DC?

Sì, i relè elettromagnetici possono funzionare con le correnti AC e DC . Alcuni modelli funzionano meglio con un tipo . Controlla sempre il foglio dati del relè per abbinarlo alla sorgente di alimentazione corretta .

Perché i relè elettromagnetici emettono un suono di clic?

Il suono di clic proviene dall'armatura che si muove e dai contatti che si mettono insieme o a parte . Questo rumore è normale per i relè meccanici . I relè a stato solido non emettono questo suono .

Cosa causa l'usura del contatto nei relè elettromagnetici?

L'usura di contatto avviene quando il relè accese o disattivato . piccole scintille, chiamate arti, forma tra i contatti . Questi archi danneggiano lentamente le superfici di contatto e riducono la durata del relè .

I relè elettromagnetici sono sicuri per l'uso in ambienti difficili?

Molti relè elettromagnetici hanno custodie sigillate e cornici forti . funzionano bene in luoghi polverosi, bagnati o vibranti . per condizioni estreme, gli ingegneri scelgono relè con protezione extra .

Quando gli ingegneri dovrebbero evitare di usare relè elettromagnetici?

Gli ingegneri dovrebbero evitare i relè elettromagnetici in sistemi ad alta velocità, silenziosi o compatti . I relè a stato solido funzionano meglio in questi casi . Anche loro durano più a lungo e necessitano di meno manutenzione .

In che modo i relè elettromagnetici si confrontano con i relè a stato solido?

Suggerimento: scegli il tipo di relè che si adatta meglio alle esigenze dell'applicazione .
