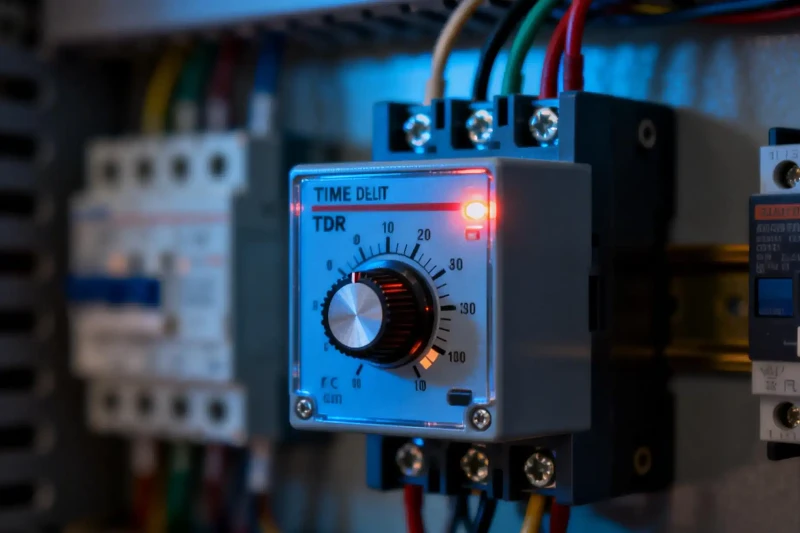

Funzioni dei relè temporizzati nella Guida all'automazione industriale 2025

La precisione dei tempi non è solo utile nell'automazione industriale,-è assolutamente essenziale. I relè temporizzati (TDR) hanno uno scopo chiave: creano intervalli di tempo controllati nei circuiti elettrici. Considerali come il cervello per semplici decisioni temporali. Si assicurano che i processi avvengano nell'ordine giusto esattamente al momento giusto.

Questi componenti mantengono i macchinari automatizzati sicuri, efficienti e adeguatamente sequenziati. I moderni sistemi di controllo utilizzano spesso controllori logici programmabili (PLC). Ma i relè temporizzati rimangono vitali perché sono robusti, convenienti e funzionano in modo indipendente. Ciò li rende strumenti essenziali in qualsiasi pannello di controllo.

Questa guida ti porta nel mondo dei relè temporizzati. Esploreremo come funzionano, esamineremo le loro funzioni più importanti e ti daremo consigli pratici basati sull'esperienza reale.

Ecco cosa scoprirai:

I principi di base dei relè temporizzati e perché sono importanti.

La differenza fondamentale tra le modalità di ritardo di attivazione e di ritardo di disattivazione.

Spiegazioni passo passo-s-come funzionano i TDR in applicazioni critiche come l'avviamento di motori a stella-triangolo e il controllo sequenziale del trasportatore.

Una panoramica completa di altri importanti usi industriali.

Una pratica lista di controllo per scegliere il relè giusto per le vostre esigenze specifiche.

Cosa sono i relè temporizzati?

La funzione centrale

Un relè temporizzato è semplicemente un relè di controllo con temporizzazione-incorporata. Il suo compito principale è controllare gli eventi in base al tempo.

Funziona ritardando l'attivazione dei contatti di uscita. Questo ritardo può verificarsi dopo che il relè viene alimentato o dopo che l'alimentazione viene rimossa. La tempistica specifica dipende dal tipo di relè che stai utilizzando.

Questo semplice ritardo rende il TDR incredibilmente utile per la logica di automazione.

Perché sono indispensabili

Sono tre le ragioni principali per cui questi relè sono così importanti nella moderna automazione industriale: sicurezza, efficienza e sequenziamento.

La sicurezza viene prima di tutto. I TDR impediscono che si verifichino operazioni pericolose nello stesso momento. Ad esempio, garantiscono che il contattore di marcia avanti di un motore non possa inserirsi mentre il contattore di retromarcia è ancora attivo. Ciò impedisce cortocircuiti elettrici catastrofici.

Il prossimo passo è l'efficienza. Ottimizzano i cicli macchina e riducono gli sprechi energetici. L'esempio più comune sono gli avviatori stella-delta. Questi utilizzano un TDR per ridurre il massiccio aumento di potenza all'avvio di motori di grandi dimensioni. Ciò riduce la domanda di picco della fornitura elettrica.

La sequenza garantisce che le fasi del processo si svolgano nell'ordine corretto. In un sistema di trasporto a più-stadi, un TDR assicura che il nastro a valle funzioni prima che il nastro a monte inizi ad alimentare il materiale. Ciò impedisce accumuli-e danni al prodotto.

Principi di accensione-ritardo e spegnimento-ritardo

È necessario comprendere due modalità di temporizzazione fondamentali per utilizzare correttamente i relè temporizzati: ritardo di attivazione e ritardo di disattivazione. Questi due principi coprono la maggior parte delle applicazioni TDR. Comprendere le applicazioni dei relè temporizzati, la temporizzazione dell'avviatore stella-triangolo, il relè ad interruzione ritardata, le sequenze di automazione industriale, i concetti di ritardo di disattivazione e di ritardo di attivazione- è fondamentale per una corretta implementazione.

Attivazione-Timer di ritardo

Un timer di ritardo all'attivazione- è anche chiamato relè "ritardo all'eccitazione" o "ritardo alla chiusura". Il modo in cui funziona è semplice e ha un senso intuitivo.

Quando si applica la tensione di controllo alla bobina del timer, il cronometraggio inizia immediatamente. Ma i contatti di uscita rimangono nella loro posizione normale. Solo allo scadere del tempo preimpostato i contatti cambiano stato. I contatti normalmente aperti si chiudono e i contatti normalmente chiusi si aprono.

Pensa a un forno a microonde. Si applica l'alimentazione, si imposta l'ora e si preme start. Il processo di cottura inizia subito. Ma l'avviso "ding" avviene solo al termine del conto alla rovescia.

I contatti rimangono in questo stato attivato finché la bobina è alimentata. Quando si rimuove l'alimentazione, i contatti tornano immediatamente alla normalità e il timer si reimposta.

Un utilizzo tipico è lasciare che un elemento riscaldante raggiunga la temperatura operativa prima di avviare una ventola. Ciò garantisce che circoli solo aria calda.

Spegnimento-Timer di ritardo

Un timer di ritardo-di spegnimento funziona in modo opposto. È chiamato anche "ritardo sulla dis-eccitazione", "ritardo sull'interruzione" o "vero ritardo sullo spegnimento-".

Quando si applica la tensione di controllo alla bobina, i suoi contatti di uscita cambiano istantaneamente lo stato. Il timer non inizia ancora il conto alla rovescia. Funziona semplicemente come un normale relè di controllo.

La funzione di temporizzazione inizia solo quando si rimuove la tensione di controllo dalla bobina. In quel momento parte il cronometraggio, ma i contatti rimangono nello stato attivato. Trascorso il tempo preimpostato, i contatti ritornano finalmente al loro stato normale, diseccitato.

Funziona come la luce interna di un'auto che rimane accesa per alcuni secondi dopo aver chiuso la portiera. Ti dà il tempo di trovare l'accensione. Il grilletto (chiudendo la porta) rimuove il segnale, che avvia il ritardo prima che la luce si spenga.

Un uso industriale comune è mantenere in funzione una ventola di raffreddamento su un motore di grandi dimensioni o all'interno di un armadio di controllo per un periodo di tempo prestabilito dopo lo spegnimento della macchina principale. Ciò consente di dissipare il calore residuo e prolungare la vita operativa.

Confronto testa-a-testa

Ecco un confronto diretto tra entrambi i tipi di timer. Comprendere questa tabella è fondamentale per selezionare il relè giusto per qualsiasi attività.

Deep Immersione: sequenze di automazione

La teoria è preziosa, ma la vera competenza deriva dall'applicazione. Esaminiamo due delle sequenze industriali più comuni e critiche in cui i relè temporizzati sono l'elemento di controllo centrale: l'avviamento del motore stella-triangolo e la sequenza del nastro trasportatore.

Applicazione 1: Avviamento stella-triangolo

Riduzione della corrente di spunto

I grandi motori a induzione trifase-assorbono enormi quantità di corrente se avviati direttamente. Spesso da 6 a 8 volte la normale corrente di funzionamento. Questo aumento può causare cadute di tensione, far scattare gli interruttori automatici e creare elevati picchi di domanda da parte delle società di servizi pubblici.

Il metodo di avviamento stella{0}}triangolo è una soluzione collaudata. Avvia il motore con avvolgimenti collegati in configurazione "stella". Ciò riduce la tensione su ciascun avvolgimento. Riduce significativamente la coppia di avviamento e la corrente di spunto a circa un-terzo di un avviamento diretto. Una volta che il motore accelera, le connessioni passano alla configurazione "delta" per il funzionamento a piena-potenza. Un relè temporizzato controlla questa transizione critica.

La sequenza di controllo

Si tratta di un processo preciso in quattro-fasi controllato da contattori e da un unico timer-di ritardo.

Comando Start: l'operatore preme "Start". Questo eccita due componenti contemporaneamente: il contattore principale (che fornisce alimentazione al sistema) e il contattore a stella (che collega gli avvolgimenti del motore in configurazione a stella).

Inizio della temporizzazione: insieme alla bobina del contattore stellare, viene eccitato anche un timer di ritardo all'attivazione-. Il timer inizia il conto alla rovescia. Durante questo periodo, il motore accelera in configurazione a stella, funzionando a tensione e coppia ridotte.

La transizione: una volta trascorso il tempo preimpostato, i contatti del timer di ritardo di attivazione-si attivano. Questo è il momento più critico. Il contatto normalmente chiuso del temporizzatore, che manteneva eccitato il contattore stella, si apre. Ciò diseccita il contattore stella.

Stato di esecuzione: quasi contemporaneamente, il contatto normalmente aperto del timer si chiude. Ciò eccita il contattore delta, che riconfigura gli avvolgimenti del motore nella connessione delta. Il motore ora si collega alla piena tensione di linea e funziona alla potenza e alla velocità nominali. I contattori principale e delta rimangono eccitati finché qualcuno non emette un comando "Stop".

Il ruolo critico del timer

L'impostazione del timer richiede sia conoscenze teoriche che esperienza pratica.

L'impostazione del ritardo temporale è un atto di bilanciamento. Troppo breve e il motore non raggiungerà una velocità sufficiente (tipicamente il 75-80% della velocità nominale) prima della commutazione. Ciò crea un elevato picco di corrente secondaria quando si passa a delta, vanificando parzialmente lo scopo dell'avviatore.

Troppo a lungo e il motore funziona in modo inefficiente nella configurazione a stella per troppo tempo. Ciò spreca energia e può causare surriscaldamento se il motore è sottoposto a un carico di avviamento pesante. Di solito iniziamo con il tempo di accelerazione consigliato dal produttore del motore (tipicamente da 5 a 15 secondi a seconda delle dimensioni e del carico del motore). Quindi lo ottimizziamo-sul-luogo monitorando la corrente del motore con una pinza amperometrica.

Un concetto cruciale in questa transizione è il “tempo morto”. Deve esserci una breve pausa controllata tra il momento in cui il contattore stella si di-si diseccita e il momento in cui si eccita il contattore triangolo. Se entrambi fossero chiusi contemporaneamente, anche per un millisecondo, si creerebbe un cortocircuito tra le fasi di alimentazione. Ciò provoca un guasto esplosivo e pericoloso.

Questo interblocco di sicurezza funziona generalmente in due modi: meccanicamente (tramite contatti ausiliari di interblocco sui contattori) o elettricamente (utilizzando la disposizione dei contatti del timer). Un contatto di commutazione sul timer garantisce l'azione "break-before-make". Il tempo di transizione è minimo, in genere da 50 a 150 millisecondi. Ma è assolutamente essenziale per un funzionamento sicuro.

Applicazione 2: Sequenza di trasportatori

Prevenire l'accumulo di prodotti-

Nella produzione, nell'imballaggio e nella logistica, i materiali spesso si spostano attraverso una serie di nastri trasportatori. Una semplice regola governa questi sistemi: i trasportatori a valle devono funzionare prima che i trasportatori a monte inizino ad alimentarli. Ciò impedisce inceppamenti e danni al prodotto. Durante l'arresto, i trasportatori di alimentazione devono prima fermarsi per consentire lo sgombero dei trasportatori a valle.

I relè temporizzati rappresentano il modo più semplice e affidabile per applicare questa logica. Soprattutto nei sistemi che non necessitano di un PLC completo.

La sequenza di avvio

Considera un semplice sistema a due-trasportatori: il trasportatore 1 alimenta il prodotto sul trasportatore 2. Utilizziamo i timer di ritardo-per gestire l'avvio.

Avvio del sistema: un operatore preme il pulsante principale "Avvio" della linea.

Avviamento del trasportatore 2: il circuito di controllo eccita immediatamente il contattore del motore per il trasportatore 2 (il trasportatore finale nella sequenza). Inizia a funzionare.

Avvio del timer di ritardo di attivazione-: nello stesso istante, il segnale di controllo attiva anche un timer di ritardo di attivazione-(Timer 1) per il trasportatore 1. Il tempo è impostato su pochi secondi, appena sufficiente affinché il trasportatore 2 raggiunga una velocità operativa stabile.

Il trasportatore 1 si avvia: una volta trascorso il ritardo preimpostato del timer 1, i suoi contatti si chiudono. Ciò eccita il contattore del motore per il trasportatore 1. Ora che il trasportatore 2 è pronto, il trasportatore 1 inizia ad alimentarvi il prodotto. Questa logica si estende all'indietro per tutti i trasportatori precedenti.

La sequenza di spegnimento

La sequenza di spegnimento è altrettanto importante e utilizza timer di ritardo di spegnimento-per garantire il corretto sgombero della linea. Questo è un utilizzo classico per un relè ad apertura ritardata.

Arresto del sistema: l'operatore preme "Stop". Questo segnale interrompe immediatamente l'alimentazione al circuito di controllo del primo trasportatore (Trasportatore 1).

Il trasportatore 1 si arresta: il motore del trasportatore 1 si arresta immediatamente. Non alimenta più il nuovo prodotto nel trasportatore 2.

Avvio del timer di ritardo di spegnimento-: il segnale di arresto inoltre di-diseccita la bobina di un timer di ritardo di spegnimento-(Timer 2) che controlla il trasportatore 2. Il meccanismo interno del timer inizia il conto alla rovescia.

Il trasportatore 2 si arresta: i contatti del timer 2 mantengono eccitato il contattore del motore del trasportatore 2 durante il ritardo. Questo tempo è impostato su un tempo sufficientemente lungo da consentire a qualsiasi prodotto sul trasportatore 1 allo spegnimento di percorrere l'intera lunghezza del trasportatore 2 e liberare il sistema. Una volta trascorso il tempo, i contatti del timer di ritardo di disattivazione-si aprono, arrestando il trasportatore 2. Ciò impedisce che i prodotti rimangano bloccati tra le stazioni, cosa che richiederebbe un intervento manuale al successivo avvio.

Uno spettro di controllo

Oltre a queste due applicazioni fondamentali, i relè temporizzati offrono possibilità di controllo in innumerevoli scenari industriali. La loro versatilità li rende la soluzione-ideale per molte sfide-basate sul tempo.

Scenari industriali comuni

Ecco molte altre applicazioni comuni in cui i TDR forniscono un controllo semplice ed efficace:

Raffreddamento e ventilazione dell'apparecchiatura: è perfetto per un timer di ritardo di spegnimento-. Dopo lo spegnimento di una macchina di grandi dimensioni, di un motore o di un pannello di controllo chiuso, un relè di ritardo di spegnimento-mantiene in funzione una ventola di raffreddamento per diversi minuti. Ciò rimuove il calore residuo, prevenendo lo stress termico sui componenti elettronici sensibili e prolungando la durata delle apparecchiature.

Sistemi di lubrificazione automatica: in molte macchine, le parti necessitano di lubrificazione subito dopo l'avvio. Un timer di ritardo-è perfetto per questo. Quando la macchina si avvia, il timer inizia il conto alla rovescia. Dopo un periodo prestabilito (garantendo che la macchina sia completamente operativa), il timer attiva una pompa di lubrificazione per un breve scoppio predeterminato. Ciò fornisce la quantità precisa di lubrificante necessaria.

Controllo luci lampeggianti e allarmi: per gli indicatori di stato o gli allarmi non-critici, viene utilizzato un tipo specifico di TDR chiamato timer di riciclaggio o relè lampeggiante. Questo relè apre e chiude continuamente i suoi contatti a intervalli prestabiliti mentre è alimentato. Ciò crea luci lampeggianti o allarmi acustici intermittenti senza logica complessa.

Messa in scena di pompe e compressori: le strutture che necessitano di un'elevata pressione dell'acqua o di un volume di aria compressa utilizzano spesso più pompe o compressori. Avviarli tutti in una volta creerebbe un enorme aumento di potenza. I-timer di ritardo scaglionano i loro avvii. Quando il sistema richiede pressione, la prima pompa si avvia immediatamente. Un secondo timer inizia il conto alla rovescia e dopo pochi secondi avvia la seconda pompa. Ciò si ripete per ciascuna unità, livellando il carico sull'impianto elettrico.

Erogazione di-dose singola: nella miscelazione o nel confezionamento di sostanze chimiche, viene spesso utilizzato un timer-a dose singola. Quando qualcuno preme un pulsante di avvio, i contatti del timer si attivano per una durata unica e precisa (come aprire un'elettrovalvola per 1,5 secondi per erogare il fluido). L'uscita quindi si diseccita-, anche se il pulsante di avvio rimane premuto. Non si attiverà nuovamente finché il segnale di avvio non verrà rimosso e ri-applicato.

Selezione del relè giusto

La scelta del relè temporizzato corretto va oltre la semplice comprensione della sua funzione. È necessario considerare le specifiche elettriche pratiche. Un approccio metodico garantisce che il componente selezionato sia sicuro, affidabile e adatto allo scopo. Utilizziamo una lista di controllo per guidare questo processo di selezione.

Elenco di controllo delle specifiche chiave

Considera questi parametri critici prima di specificare o acquistare un relè temporizzato per la tua applicazione.

Funzione di temporizzazione

Questa è la prima e più importante decisione. Hai bisogno di un-ritardo di attivazione, di un-disattivazione di ritardo, di riciclo (lampeggiatore), one-shot o di un relè multifunzione-? Un timer multifunzione-può svolgere diversi ruoli, configurabili tramite i quadranti sul lato anteriore. Ciò offre flessibilità per la manutenzione e lo stoccaggio dell'inventario.

Intervallo di tempo

Di quale periodo di ritardo hai bisogno? I relè sono dotati di intervalli regolabili, ad esempio da 0,1 secondi a 10 secondi o da 1 minuto a 10 ore. Consigliamo di scegliere un relè in cui il setpoint richiesto rientra comodamente nel 50% centrale del suo intervallo di regolazione. Ciò generalmente fornisce una migliore precisione e risoluzione dell'impostazione rispetto all'utilizzo delle estremità estreme della scala.

Tensione e tipo della bobina

La bobina del relè è il suo ingresso. La tensione e il tipo della bobina (CA o CC) devono corrispondere alla tensione del circuito di controllo che la accende e la spegne. Le tensioni di controllo comuni nei pannelli industriali sono 24 V CC, 120 V CA e 230 V CA. Una tensione della bobina non corrispondente non riuscirà ad attivare il relè o lo distruggerà all'istante.

Configurazione e valutazione dei contatti

I contatti sono l'uscita del relè-l'interruttore che controlla il carico. Questo ha due parti:

Configurazione: che tipo di interruttore ti serve? Un contatto normalmente aperto (NO) si chiude quando attivato. Un contatto normalmente chiuso (NC) si apre quando attivato. Un set di contatti di commutazione fornisce entrambi, comunemente chiamati Single Pole Double Throw (SPDT) o Double Pole Double Throw (DPDT) per due set di contatti.

Valutazione: questo è un parametro di sicurezza critico. I contatti devono essere dimensionati per gestire la tensione e la corrente del carico che stanno commutando. Ad esempio, se si commuta una bobina di avviamento del motore da 5-A a 120 V CA, i contatti del relè devono essere classificati per almeno 5 A a 120 V CA (o superiore, come 10 A a 250 V CA). I contatti sottodimensionati comportano guasti prematuri, archi elettrici e potenziale pericolo di incendio.

Stile di montaggio

Come verrà installato fisicamente il relè nella centrale? Lo stile più comune è il montaggio su guida DIN, che consente al relè di agganciarsi a una guida standard. Altre opzioni includono relè plug-che si inseriscono nelle basi delle prese (semplificando la sostituzione) e relè con montaggio-a pannello fissati tramite un ritaglio nello sportello del pannello.

Ambiente operativo

Infine, considera le condizioni in cui funzionerà il relè. I relè standard funzionano bene nelle sale di controllo pulite,-a temperatura controllata. Per le officine, gli involucri esterni o le apparecchiature mobili, è necessario considerare gli intervalli di temperatura ambientale, l'umidità e i livelli di vibrazione che il relè dovrà affrontare. La scelta di un componente di livello industriale-è essenziale per garantire l'affidabilità in ambienti difficili.

L'importanza senza tempo

Un elemento fondamentale

In un'era dominata da complessi controller digitali e sistemi in rete, l'umile relè temporizzato dimostra la potenza di un design fondamentale e robusto. Serve come pietra angolare dell’automazione industriale. Fornisce un controllo critico per l'interblocco di sicurezza, il sequenziamento dei processi e l'efficienza energetica.

La nostra esplorazione ha dimostrato che una chiara comprensione dei suoi principi fondamentali è la chiave per sbloccarne il potenziale. In particolare la distinzione tra le funzioni di ritardo di attivazione e di ritardo di disattivazione. Dai tempi precisi di un avviatore motore stella-triangolo alla precisione logica di un sistema di trasporto, il TDR fornisce un controllo semplice, affidabile ed economico-.

I PLC possono certamente eseguire tutte queste funzioni di temporizzazione. Ma il relè temporizzato continua a prosperare. Per attività autonome, semplici retrofit di macchine o come componente-safe all'interno di sistemi più grandi, la sua semplicità è il suo punto di forza. Il relè temporizzato è più di un semplice componente. Si tratta di un elemento fondamentale, che dimostra che nell'automazione, un tempismo preciso e affidabile è, e sarà sempre, essenziale.
