Come selezionare il miglior relè industriale per il tuo carico

Quando scegli i relè industriali, controlla innanzitutto il tipo di carico che desideri controllare. I carichi possono essere resistivi, induttivi o capacitivi. Ogni tipo cambia la sicurezza e l'efficienza del tuo sistema. La tabella seguente spiega perché questo è importante:

Pensa sempre alla sicurezza, all'affidabilità e al funzionamento delle cose quando scegli i relè industriali.

Punti chiave

Scopri il tipo di carico prima di scegliere un relè. Può essere resistivo, induttivo o capacitivo. Ciò aiuta a mantenere il sistema sicuro e funzionante.

Scegli un relè con valori di tensione e corrente superiori al carico. Ciò impedisce al relè di surriscaldarsi o rompersi.

Pensa a dove utilizzerai il relè. Cose come il calore, l'umidità e lo scuotimento possono cambiare la durata del relè.

Controlla e prenditi cura spesso dei tuoi relè per individuare tempestivamente i problemi. Ciò consente alla tua attrezzatura di funzionare più a lungo e meglio.

Guarda il costo totale, non solo il primo prezzo. I relè a stato solido-potrebbero costare di più all'inizio, ma possono farti risparmiare in seguito perché necessitano di meno cure.

Tipi di relè e corrispondenza del carico

Panoramica dei relè elettromeccanici

I relè elettromeccanici hanno una bobina, un nucleo di ferro, contatti e molle. Quando la corrente attraversa la bobina, crea un campo magnetico. Questo campo tira il nucleo di ferro e sposta i contatti. Il relè quindi accende o spegne il circuito. Questi relè vengono utilizzati nel controllo motori, nel riscaldamento e nell'illuminazione. Possono sopportare calore elevato e carichi pesanti. Il loro isolamento e i contatti speciali li aiutano a durare più a lungo. Dovresti controllarli spesso perché le loro parti si muovono e possono usurarsi. Se li cambi troppo, i contatti possono sporcarsi o bruciarsi. La manutenzione è necessaria per mantenerli funzionanti.

Suggerimento: i relè elettromeccanici sono adatti per semplici operazioni di commutazione. Sono affidabili e facili da usare. Emettono un clic quando cambiano.

Relè-a stato solido per carichi specifici

I relè a stato solido-utilizzano componenti elettronici per commutare i circuiti. Non hanno parti in movimento, quindi durano a lungo. Puoi usarli per motori e trasformatori. Funzionano bene dove c'è molto scuotimento o rumore. Questi relè commutano molto velocemente e non emettono alcun suono. Li vedrai nelle pompe, nei compressori e nei nastri trasportatori. Hanno bisogno di meno cure perché non ci sono contatti che si usurano.

Longevità: i relè a stato solido- possono durare per milioni di utilizzi.

Funzionamento silenzioso: non fanno rumore.

Risposta rapida: cambiano molto rapidamente.

Resistenza alle vibrazioni: buona per macchine di grandi dimensioni.

Manutenzione ridotta: meno problemi.

Nota: i relè a stato solido- sono ideali se hai bisogno di una commutazione rapida e silenziosa. Scegli il tuo relè in base al carico e al luogo in cui lo utilizzi.

Applicazioni relè Reed e FET

I relè Reed e FET sono ideali per i segnali a bassa-potenza. I relè Reed hanno contatti magnetici all'interno del vetro. Cambiano velocemente e sono adatti per piccoli segnali. I relè FET utilizzano interruttori elettronici. Sono molto veloci e consumano poca energia, ma funzionano solo a bassa tensione.

Troverai relè Reed e FET in piccoli sistemi, sensori e controlli di macchine. I relè Reed vengono utilizzati nei telefoni e negli strumenti medici. I relè FET sono ideali per lavori veloci e a basso consumo-.

Suggerimento: per i circuiti dei sensori o i percorsi dei segnali, i relè Reed e FET sono veloci e affidabili.

Identificare il tipo di carico e i valori nominali

Quando si scelgono relè industriali, è necessario conoscere il tipo di carico e le sue caratteristiche elettriche. Questo ti aiuta a scegliere il relè giusto per il tuo lavoro. Inoltre mantiene il tuo sistema sicuro e funzionante.

Carichi resistivi, induttivi e capacitivi

I carichi industriali sono resistivi, induttivi o capacitivi. Ogni tipo di carico cambia il modo in cui funziona un relè e quanto dura. È necessario conoscere il tipo di carico prima di scegliere un relè.

Carichi resistivisono cose come stufe e lampadine. Questi carichi sono semplici e non consumano molto i contatti dei relè.

Carichi induttivisono cose come motori e trasformatori. Questi carichi possono produrre scintille e consumare i contatti più velocemente.

Carichi capacitivisono cose come banchi di condensatori e alcune luci. Questi carichi possono produrre correnti di spunto elevate che potrebbero danneggiare i contatti dei relè.

Suggerimento: consulta sempre il manuale o la targhetta dell'attrezzatura per trovare il tipo di carico.

Considerazioni su tensione e corrente

È necessario conoscere la tensione e la corrente utilizzate dal carico. Questo ti aiuta a scegliere un relè che non fallirà.

La maggior parte dei relè industriali può commutare fino a 250 V CA.

La corrente nominale massima è spesso fino a 10 A.

Scegli un relè con tensione e corrente nominali superiori al carico. Se utilizzi un relè con valori inferiori, potrebbe surriscaldarsi o rompersi.

Punti chiave da ricordare:

Il carico di commutazione deve essere superiore a 100 mA ma inferiore al 75% della corrente nominale del relè. Carichi inferiori a 100 mA possono causare problemi di contatto. Carichi superiori al 75% possono consumare il relè più velocemente.

Il tipo di carico cambia il grado di usura dei contatti del relè. I carichi induttivi e capacitivi solitamente causano più usura e scintille rispetto ai carichi resistivi.

Nota: troppa corrente può surriscaldare e rompere il sistema. Utilizzare sempre relè con i valori corretti e pensare ad aggiungere dispositivi di protezione.

Esigenze applicative e di sicurezza

Pensa a dove e come utilizzerai il relè. Alcuni luoghi necessitano di caratteristiche di sicurezza speciali o tipi di relè.

Gli apparecchi elettrici presenti in aree a rischio possono provocare incendi o esplosioni.

Se metti i relè in questi luoghi, usa scatole speciali e segui le regole di sicurezza per ridurre i rischi.

I relè di sicurezza aiutano a mantenere i lavoratori al sicuro controllando gli arresti di emergenza, i cancelli di sicurezza e le barriere fotoelettriche.

I relè di sicurezza vengono utilizzati nelle fabbriche, nell'automazione e nei materiali in movimento.

Osservano importanti funzioni di sicurezza e possono fermare le macchine in caso di pericolo.

Suggerimento: segui sempre le norme di sicurezza e utilizza il relè giusto per la tua zona. Ciò mantiene la tua attrezzatura e la tua squadra al sicuro.

Quando si scelgono relè industriali, abbinare sempre il relè al tipo di carico, alla tensione, alla corrente e alle esigenze di sicurezza. Questa scelta attenta ti aiuta a costruire un sistema che sia sicuro, funzioni bene e duri a lungo.

Scegli i relè industriali per la tua applicazione

Tipo di relè corrispondente al carico

Inizia scegliendo un relè adatto al tuo carico. Carichi diversi necessitano di relè diversi. Dovresti controllare che tipo di carico hai. Guarda quanta corrente utilizza il carico. Pensa a quanto spesso accenderai e spegnerai il relè. Utilizza questa tabella per aiutarti a scegliere:

Se controlli un riscaldatore, utilizza un relè elettromeccanico di base. Se cambi un motore, scegli un relè con corrente nominale più elevata e protezione dall'arco. Per una commutazione rapida e silenziosa, utilizza un relè a stato solido-. Controlla sempre i valori nominali del relè e confrontali con il tuo carico.

Suggerimento: annotare il tipo di carico, la tensione e la corrente prima di scegliere un relè. Questo ti aiuta a fare la scelta giusta.

Cambiare velocità e vita

La velocità di commutazione e la durata del relè sono importanti per molti lavori. Se il tuo sistema si accende e si spegne spesso, hai bisogno di un relè che possa tenere il passo. Controlla questa tabella per vedere come funzionano i relè:

I relè meccanici possono durare oltre 1.000.000 di cicli. Alcuni possono raggiungere anche 10.000.000 di cicli prima di smettere di funzionare. I relè a stato solido-durano più a lungo perché non hanno parti mobili. Se hai bisogno di una commutazione rapida, i relè-a stato solido sono la soluzione migliore.

Nota: se hai bisogno di una commutazione ad alta-velocità, scegli relè con risposta rapida e lunga durata.

Fattori specifici dell'applicazione-

Devi anche pensare a cose speciali nel tuo lavoro. Alcuni carichi, come motori e trasformatori, utilizzano molta corrente all'avvio. Questa è chiamata corrente di spunto. La corrente di spunto può essere molto più elevata del normale. Se non si sceglie il relè giusto, si potrebbe danneggiare il sistema o far scattare gli interruttori.

Ecco alcune cose da controllare:

Corrente di spunto elevata: motori e trasformatori necessitano di relè in grado di gestire forti sovratensioni.

Ciclo di lavoro: se il relè rimane acceso per un lungo periodo, assicurati che possa sopportare il calore.

Protezione: utilizza relè con protezione-incorporata o aggiungi fusibili per la sicurezza.

Ambiente: polvere, acqua e vibrazioni possono influire sulla durata del relè. Utilizzare relè sigillati o resistenti in luoghi difficili.

Caratteristiche del carico: sai sempre se il tuo carico è resistivo, induttivo o capacitivo.

Suggerimento: controlla sempre la corrente di avvio-e il ciclo di lavoro del carico. Questo ti aiuta a scegliere relè che durano più a lungo e mantengono il tuo sistema sicuro.

Se segui questi passaggi, puoi scegliere il relè giusto per il tuo carico, le tue esigenze di commutazione e l'ambiente. Ciò rende il tuo sistema più sicuro, più affidabile e più facile da gestire.

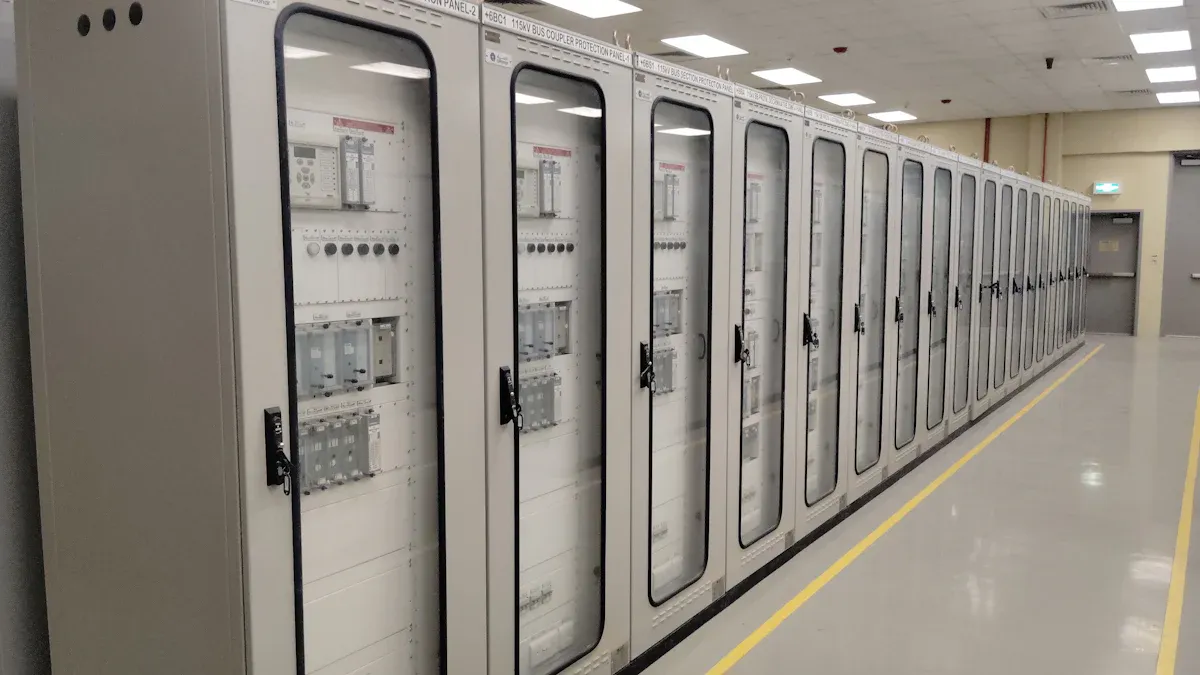

Installazione, ambiente e affidabilità

Fattori ambientali

Controlla l'area prima di inserire un relè. Il calore, l'aria umida e le vibrazioni possono modificare il funzionamento di un relè. Se non pensi a queste cose, il relè potrebbe rompersi presto. Ecco alcune cose da ricordare:

I luoghi caldi possono far sì che le parti del relè diventino più grandi. Ciò fa sì che il relè non duri così a lungo.

L'aria umida può far arrugginire i contatti dei relè. La ruggine rende difficile il corretto funzionamento del relè.

Polvere e sporco possono impedire il movimento delle parti. Ciò può far sì che il relè si blocchi o non si muova.

Suggerimento: mantenere i relè asciutti e puliti. Usa scatole per tenere lontani polvere e acqua.

Montaggio e spazio

Scegli un relè adatto alla tua scatola di controllo. Le dimensioni e la forma del relè sono importanti. Se il relè è troppo grande, non andrà bene. Se è troppo piccolo, potrebbe non connettersi bene. Pensa a queste cose:

Il relè dovrebbe adattarsi al tuo spazio.

Se il relè ha le dimensioni errate, potrebbe urtare altre parti o non adattarsi.

Il modo in cui monti il ​​relè deve corrispondere alla tua scatola. Questo lo mantiene al suo posto.

Nota: misura la tua scatola prima di acquistare un relè. Controlla come si monta così non hai problemi.

Affidabilità e Manutenzione

Vuoi che il tuo relè funzioni a lungo. Una buona configurazione e controlli regolari aiutano a risolvere i problemi. Molte cose possono far smettere di funzionare un relè. Puoi ridurre questa possibilità facendo queste cose:

Suggerimento: fai un piano per controllare i tuoi relè. Guardali spesso per individuare tempestivamente i problemi e far sì che il tuo sistema funzioni bene.

Costo e selezione finale

Prestazioni rispetto al budget

Desideri un relè adatto alle tue esigenze e al tuo budget. Alcuni relè costano di più all'inizio, ma nel tempo risparmiano denaro. Altri sembrano economici ma potrebbero aver bisogno di più riparazioni o sostituzioni. Ecco come si confrontano i diversi relè:

I relè a stato solido (SSR)- costano di più in anticipo. Durano più a lungo e necessitano di meno manutenzione. A lungo termine si risparmia denaro, soprattutto se si cambiano spesso i carichi.

I relè elettromeccanici (EMR) costano meno da acquistare. Si consumano più velocemente e necessitano di più cure. Potresti spendere di più per riparazioni e tempi di inattività.

Gli SSR funzionano meglio per lavori che richiedono cambi rapidi e frequenti. Non si rompono così rapidamente come gli EMR.

Gli EMR possono gestire tensioni più elevate con meno calore. Potrebbero essere più adatti ad alcuni lavori-pesanti.

Suggerimento: pensa a quanto spesso utilizzerai il relè. Se è necessario cambiare carico più volte al giorno, gli SSR possono farti risparmiare denaro nel tempo.

Confronto delle opzioni

Quando confronti i relè, guarda qualcosa di più del semplice prezzo. Dovresti controllare come funziona ciascun relè nel tuo sistema e quanto durerà. Considera questi fattori:

La resistenza della bobina influisce sulla potenza utilizzata dal relè.

I materiali dei contatti modificano il funzionamento del relè in luoghi diversi.

La durata meccanica indica quanto durerà il relè.

La velocità operativa è importante se hai bisogno di un passaggio rapido.

Le funzionalità di isolamento proteggono l'apparecchiatura dai picchi di tensione.

La tensione di carico e la gestione delle sovratensioni mantengono il sistema sicuro.

Le esigenze ambientali, come il calore o l'umidità, influiscono sulla scelta del relè.

Il costo totale nel tempo include sia il prezzo che il costo per mantenerlo in funzione.

Nota: adattare sempre le caratteristiche del relè al proprio lavoro e alla propria area di lavoro. Questo ti aiuta a evitare problemi in seguito.

Fare la scelta finale

Puoi seguire questi passaggi per scegliere il relè migliore per le tue esigenze:

Controlla se il relè funziona con il tuo sistema attuale.

Cerca la prova che il relè soddisfi gli standard di sicurezza e qualità.

Scegli fornitori che continuano a migliorare i loro prodotti.

Assicurati che il relè segua tutte le regole e gli standard.

Pensa a quanto spenderai nel tempo, non solo all’inizio.

Pianifica cambiamenti nella fornitura o regole che potrebbero influenzare la tua scelta.

Se utilizzi questo processo, troverai un relè adatto alle tue esigenze, che manterrà il tuo sistema sicuro e ti farà risparmiare denaro.

Puoi scegliere il relè industriale giusto seguendo semplici passaggi.

Scopri che tipo di carico hai e le sue valutazioni.

Scegli un relè adatto al tuo lavoro.

Pensa a dove lo utilizzerai e se deve essere sicuro.

Guarda quanto costa e come funziona.

Assicurati che il relè sia adatto al tuo carico per mantenere le cose al sicuro e funzionare bene. Se il tuo lavoro è duro, leggi la scheda tecnica o chiedi a qualcuno che ne sa di più. Continua a imparare in modo da poter fare buone scelte per il tuo sistema.

Domande frequenti

Qual è il fattore più importante nella scelta di un relè industriale?

Dovresti sempre controllare prima il tipo di carico e i suoi valori nominali. Questo ti aiuta a scegliere un relè che funzioni in modo sicuro e duri più a lungo. L'abbinamento del relè al carico consente al sistema di funzionare correttamente.

Posso utilizzare qualsiasi relè sia per carichi CA che CC?

No, non è possibile utilizzare alcun relè per entrambi. È necessario verificare se il relè è classificato per CA, CC o entrambi. L'utilizzo del tipo sbagliato può causare il guasto del relè o addirittura danneggiare l'apparecchiatura.

Come faccio a sapere se il mio relè necessita di protezione aggiuntiva?

Se il carico presenta un'elevata corrente di spunto o crea scintille, è necessario aggiungere una protezione. Utilizzare fusibili, circuiti soppressori o dispositivi di protezione da sovratensione. Questi dispositivi aiutano il tuo relè a durare più a lungo e mantengono il tuo sistema sicuro.

Con quale frequenza devo controllare o sostituire il mio relè industriale?

È necessario ispezionare i relè durante la manutenzione regolare. Cerca segni di usura, sporco o surriscaldamento. Sostituire i relè se si notano problemi o dopo aver raggiunto il ciclo di vita consigliato dal produttore.
