Processo di produzione dei relè e flusso di test

Usi i relè ogni giorno, ma sai come fanno a durare così a lungo? Il processo di produzione dei relè prevede passaggi attenti per mantenerli forti e sicuri. Ogni parte, come la realizzazione della bobina o il controllo finale, è importante. I produttori utilizzano sistemi di test intelligenti per ottenere dati validi e risolvere i problemi. Ciò aiuta i relè a funzionare meglio e a rompersi meno spesso.

Punti chiave

Una buona progettazione è molto importante per garantire relè affidabili. Aiuta a evitare che si verifichino problemi più avanti nella produzione.

La scelta dei materiali giusti cambia il funzionamento del relè e la sua durata. I metalli e la plastica sono molto importanti per il buon funzionamento dei relè.

Un accurato assemblaggio assicura che tutte le parti si adattino e funzionino insieme. Questo passaggio è molto importante per il funzionamento del relè.

Effettuare test in ogni fase aiuta a individuare tempestivamente i problemi. Ciò rende i relè sicuri e funzionano bene per le persone.

I controlli di qualità finali garantiscono che i relè siano sicuri da usare. Questi controlli aiutano i clienti a fidarsi e ad apprezzare il prodotto.

Panoramica del processo

Il processo di produzione dei relè inizia con la pianificazione. Si conclude con i test. Ogni passaggio aiuta a far funzionare bene i relè. Ogni passaggio aiuta inoltre i relè a durare più a lungo.

Fase di progettazione

Si inizia con la fase di progettazione. Gli ingegneri decidono come dovrebbe funzionare il relè. Scelgono ciò che il relè deve gestire. Guardano la tensione e la corrente. Controllano la velocità con cui il relè deve commutare. Pensano alle dimensioni e al consumo energetico. Guardano anche dove funzionerà il relè. Queste scelte rendono forte la staffetta. Queste scelte aiutano il relè a rimanere affidabile.

Mancia:Una buona progettazione elimina i problemi più avanti nel processo di produzione dei relè.

Ecco alcuni punti importanti della progettazione:

Valori nominali di tensione e corrente

Tipo di carico

Velocità di commutazione

Limiti di dimensione

Consumo energetico

Fattori ambientali

Vedi maggiori dettagli nella tabella seguente:

Selezione dei materiali

Successivamente, scegli i materiali giusti. I materiali scelti influiscono sul funzionamento del relè. Influiscono anche sulla durata. Metalli come il nichel argentato e l'ossido di stagno e argento aiutano il relè a condurre l'elettricità. Questi metalli resistono anche all'usura. Le materie plastiche come il policarbonato forniscono isolamento. Proteggono il relè dal calore e dagli urti.

Il materiale giusto conferisce al relè buone prestazioni elettriche. Mantiene il relè al sicuro da eventuali danni. I materiali termoplastici offrono un buon isolamento e resistono agli urti. I metalli come l'ottone mantengono bassa la resistenza di contatto. Ogni scelta aiuta il relè a rimanere affidabile e sicuro.

Nota:Un'attenta selezione dei materiali significa meno guasti e una maggiore durata del relè.

Processo di produzione dei relè

Avvolgimento della bobina

Il processo di produzione del relè inizia con l'avvolgimento della bobina. La bobina crea un campo magnetico che muove i contatti del relè. Esistono diversi modi per avvolgere la bobina per ciascun tipo di relè.

L'avvolgimento selvaggio della bobina è utile per rendere veloci molti relè.

L'avvolgimento elicoidale della bobina forma una spirale e funziona con relè a bassa-tensione.

I pacchi di avvolgimento della bobina ortociclica si collegano saldamente per risparmiare spazio e funzionare bene.

Strati di avvolgimento a spirale sandwich per alta e bassa tensione, utilizzati principalmente nei trasformatori.

Macchine speciali aiutano ad avvolgere le bobine in modo rapido e corretto. Queste macchine possono lavorare con molte forme di perni e piegarli con angoli diversi. È possibile modificarli per la lunghezza del perno e il punto della scanalatura. Alcune macchine si fermano se il filo si rompe o si esaurisce. Esistono avvolgitrici automatiche per bobine solenoidi che avvolgono e coprono la bobina in un unico passaggio. Per i lotti di grandi dimensioni si utilizzano avvolgitrici multimandrino semi-automatiche o automatiche.

Suggerimento: avvolgere correttamente la bobina aiuta il relè a durare più a lungo e a funzionare bene.

Fabbricazione dei contatti

Successivamente, crei i contatti. I contatti trasportano corrente elettrica quando il relè commuta. Scegli il materiale di contatto per il lavoro del relè. Il nichel argento funziona benissimo per i sistemi di controllo del segnale. La lega di palladio è ottima per i dispositivi di comunicazione. L'ossido di argento-cadmio gestisce le correnti elevate nelle fabbriche. Il nichel rame argento è adatto alle macchine-per impieghi pesanti.

Modelli e lucidi i contatti per ridurre la resistenza e arrestare l'usura. Le macchine tagliano, stampano e placcano i contatti. Controlli la superficie per levigatezza e spessore. Una buona creazione di contatti aiuta il relè a commutare in modo rapido e sicuro.

Assemblea

Ora metti insieme la bobina e i contatti con attenzione. Gli avvolgitori automatizzati e le maschere di allineamento aiutano a mantenere le parti nel posto giusto. Proteggi tutte le parti in modo che il relè funzioni senza intoppi.

Devi controllare se la bobina funziona bene. Utilizzare un multimetro per verificare la continuità tra i terminali del relè. Quando si alimenta la bobina, i contatti normalmente aperti si chiudono e i contatti normalmente chiusi si aprono. Questo test mostra che i relè commutano come dovrebbero.

Nota: un assemblaggio accurato elimina i problemi e mantiene il buon funzionamento del relè.

Alloggiamento

L'ultimo passaggio è l'aggiunta dell'alloggiamento. L'alloggiamento protegge le parti interne da eventuali danni. Isola il relè e impedisce l'ingresso di umidità, polvere e sporco. L'alloggiamento garantisce inoltre la tua sicurezza quando utilizzi il relè in circuiti ad alta-tensione.

L'isolamento protegge la bobina e i contatti.

L'alloggiamento blocca l'umidità e la polvere.

Rimani al sicuro anche con l'alta tensione.

Per l'alloggiamento vengono utilizzate plastiche o metalli resistenti. L'alloggiamento è sigillato ermeticamente per evitare perdite. Un buon alloggiamento aiuta il relè a durare a lungo.

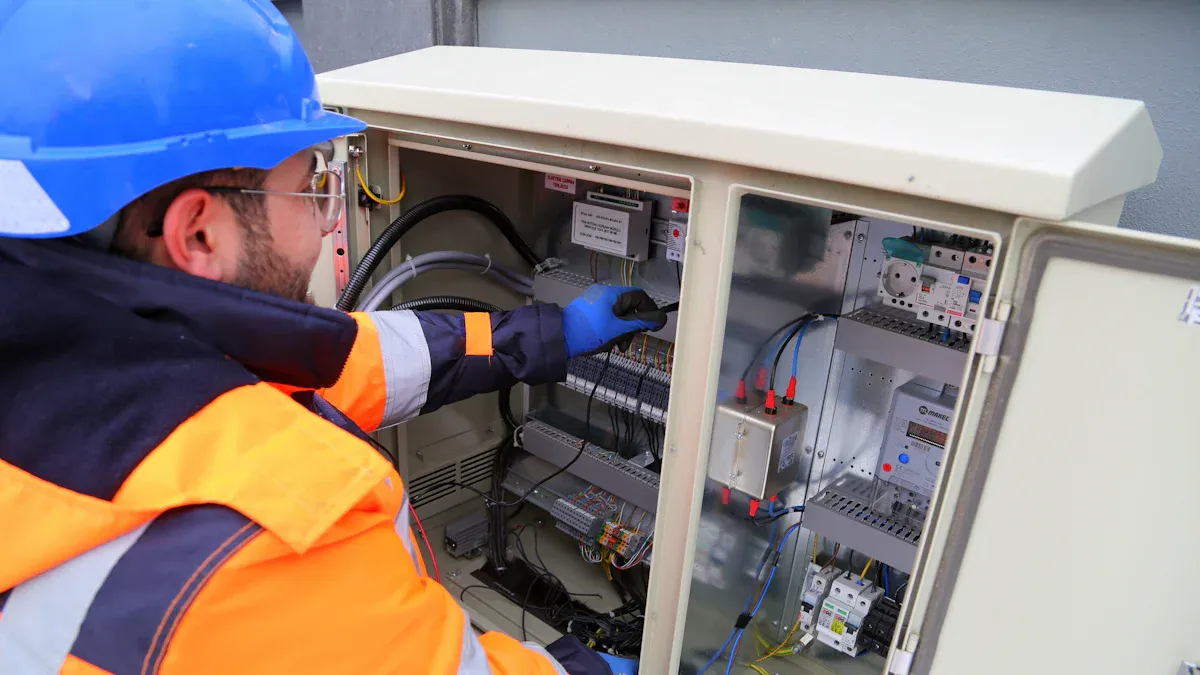

Test del flusso

Dopo aver creato i relè, è necessario testarli ciascuno. I test assicurano che il relè funzioni bene e duri a lungo. Ci sono molti passaggi nel test. Ogni passaggio controlla una parte diversa del relè. Esegui test di routine, tipo e messa in servizio prima di vendere qualsiasi relè. Questi test includono ispezione, documentazione, test funzionali, test del circuito di sgancio, controlli di comunicazione e rapporti finali. Testare in più fasi ti aiuta a individuare tempestivamente i problemi. Ciò mantiene i relè funzionanti bene.

Ispezione visiva

Per prima cosa, guardi attentamente il relè. L'ispezione visiva ti aiuta a trovare problemi comuni prima di test più difficili.

Controlla i danni visibili, come alloggiamento bruciato o fuso, terminali bruciati o arrugginiti, crepe, segni di bruciatura e plastica fusa.

Cerca segni di surriscaldamento o odori strani. Ciò può significare troppa corrente o calore.

Usa luci intense e una lente d'ingrandimento per vedere le piccole cose.

Controlla i contatti per bruciature o ruggine. Puliscili o cambiali se necessario.

L'ispezione visiva è un vecchio modo per individuare problemi nella realizzazione dei relè. A volte le persone perdono cose o commettono errori. I sistemi automatizzati possono aiutare a individuare i problemi meglio e più spesso. Alcune fabbriche utilizzano sistemi di ispezione intelligenti per individuare le perdite o classificare molto bene i modelli di difetti.

Suggerimento: la maggior parte dei guasti ai relè si verifica a causa di danni fisici, problemi di tenuta, terminali allentati o custodie dei relè piegate.

Test elettrici

Successivamente, provi come funziona il relè con l'elettricità. Misura cose importanti per assicurarti che il relè funzioni correttamente.

Test di precisione della corrente: inserisci una corrente nota e verifica se il relè la misura correttamente.

Test di precisione della tensione: utilizzare una tensione nota e verificare se il relè la legge correttamente.

Test di precisione temporale: verifica la velocità con cui interviene il relè rispetto al tempo nominale.

I test elettrici ti aiutano a trovare problemi con la commutazione e la misurazione. Se il relè non supera questi test, potrebbe non proteggere circuiti o dispositivi.

Prove meccaniche

Metti alla prova anche le parti mobili del relè. Questo passaggio controlla se il relè è in grado di gestire movimento, pressione e usura.

Cerca crepe o parti allentate.

Togliere il coperchio del relè e controllare la guarnizione.

Controllare se il telaio è ben saldo e pulire le coperture e il vetro.

Rimuovere il gruppo relè e cortocircuitare i terminali CT per sicurezza.

Aprire tutti i circuiti di sgancio e pulire la polvere o i frammenti metallici.

Soffiare via la polvere con una siringa manuale.

Eliminare la ruggine dai poli o dal disco del magnete.

Controllare lo spazio e assicurarsi che il disco non sfreghi.

Cerca umidità e cavi allentati.

Assicurarsi che i cuscinetti si muovano senza intoppi.

Controlla manualmente se i bersagli si muovono come dovrebbero.

Controllare la bobina del relè per correnti elevate.

Pulire tutte le parti che entrano in contatto durante il normale utilizzo.

I test meccanici ti aiutano a individuare problemi che potrebbero impedire il funzionamento del relè, come parti bloccate o cavi allentati.

Controlli di qualità finali

Prima di inviare il relè, esegui i controlli finali. Questi controlli assicurano che ogni relè soddisfi gli standard e funzioni come promesso.

I controlli finali riducono la possibilità di resi o guasti dopo che i clienti hanno ricevuto il relè. Test accurati, come i test unitari e di integrazione, ti aiutano a trovare e risolvere i problemi prima della spedizione. Questo passaggio è importante per mantenere felici i clienti e creare fiducia.

Hai imparato che ogni fase della realizzazione e del test di un relè è importante. Una buona progettazione, la scelta dei materiali giusti e l'assemblaggio accurato delle parti aiutano i relè a funzionare più a lungo. Test accurati fanno sì che le persone si fidino del prodotto e le mantengano felici.

Un lavoro accurato aiuta i relè a durare più a lungo e a funzionare meglio.

La realizzazione dei relè deve seguire le norme di sicurezza e lavorare in luoghi difficili.

Controlli di buona qualità possono aiutare a mantenere più clienti e renderli più felici.

I relè a stato solido-funzionano a lungo e non necessitano di particolari riparazioni.

Ora sai che realizzare relè richiede abilità e molta cura.

Domande frequenti

Cosa fa un relè in un circuito elettrico?

Un relè funziona come un interruttore. Accende o spegne i circuiti con l'elettricità. Puoi usare piccoli segnali per controllare grandi correnti. I relè aiutano a proteggere i dispositivi. Inoltre rendono i sistemi più sicuri.

Con quale frequenza dovresti testare i relè?

Testare i relè prima di usarli. Testateli anche durante la regolare manutenzione. Molti esperti dicono di controllarli una volta all'anno. I test ti aiutano a trovare i problemi in anticipo. Mantiene la tua attrezzatura al sicuro.

Perché i relè falliscono?

I relè possono guastarsi per diversi motivi. I contatti usurati sono una causa comune. Anche danni alla bobina o sporco all'interno dell'alloggiamento possono causare problemi. Il surriscaldamento e l'umidità sono altri problemi. I controlli regolari ti aiutano a trovare questi problemi.

Puoi riparare un relè rotto?

È possibile riparare alcuni relè pulendo i contatti. Puoi anche sostituire piccole parti. Se la bobina o l'alloggiamento si rompono, è necessario un nuovo relè. Seguire sempre le norme di sicurezza quando si lavora con i relè.

Qual è la differenza tra un relè a stato solido-e un relè elettromeccanico?

Suggerimento: utilizza relè a stato solido-per lavori silenziosi e-di lunga durata. Scegli relè elettromeccanici per lavori ad alta-potenza.
