Installare un relè CC da 12 V in uno spazio ridotto può essere un compito impegnativo ma gratificante, soprattutto quando si ha a che fare con sistemi elettrici compatti. In qualità di fornitore di relè DC 12V, ho avuto l'opportunità di lavorare su numerosi progetti in cui i vincoli di spazio erano un fattore significativo. In questo blog condividerò alcuni preziosi approfondimenti e indicazioni dettagliate su come installare con successo un relè CC 12 V in uno spazio limitato.
Comprendere il relè CC 12 V
Prima di immergerci nel processo di installazione, è fondamentale avere una conoscenza di base di cosa sia un relè DC 12V e di come funziona. Un relè CC 12 V è un interruttore elettromagnetico che utilizza una tensione CC a bassa potenza (12 V in questo caso) per controllare un circuito ad alta potenza. È costituito da una bobina, un'armatura e una serie di contatti. Quando la bobina è energizzata con 12 V CC, crea un campo magnetico che tira l'armatura, chiudendo o aprendo i contatti e controllando il flusso di corrente nel circuito ad alta potenza.

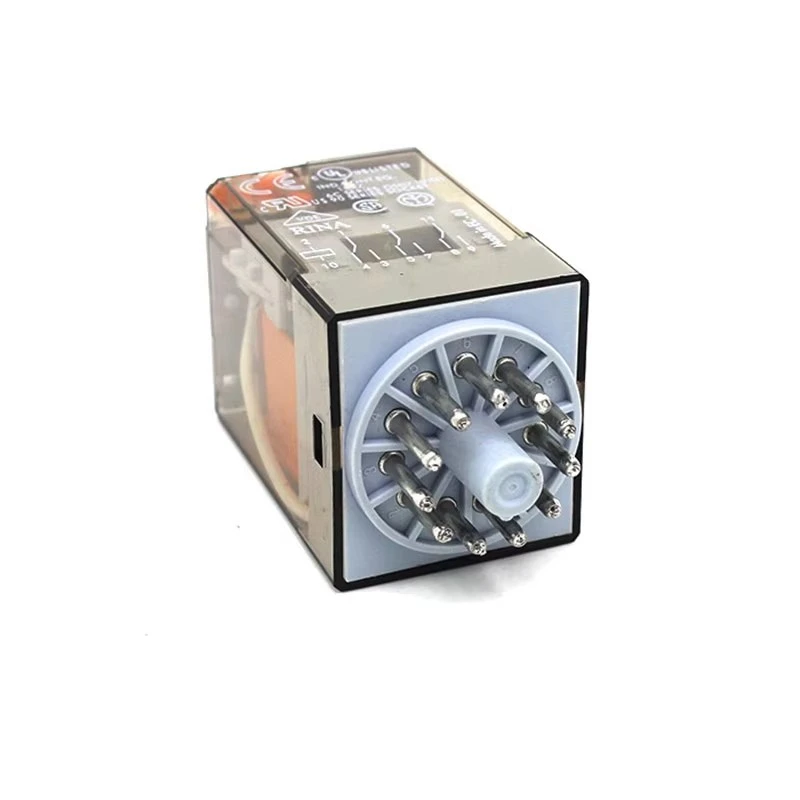

Sul mercato sono disponibili vari tipi di relè CC 12V, ciascuno progettato per applicazioni specifiche. Ad esempio, ilRelè lampeggiante a ledè comunemente usato nei sistemi di illuminazione automobilistica per creare un effetto lampeggiante. ILRelè per uso generico 10a 12 Vsono versatili e possono essere utilizzati in un'ampia gamma di applicazioni in cui è richiesta una corrente nominale di 10 A. E ilInterruttore relè 12 V CCè una soluzione semplice ma efficace per il controllo dei circuiti CC.
Strumenti e materiali richiesti
Per installare un relè CC 12 V in uno spazio ridotto, avrai bisogno dei seguenti strumenti e materiali:
- Relè CC 12 V: Scegli il relè appropriato in base ai requisiti della tua applicazione.
- Saldatore e saldatore: Se è necessario effettuare collegamenti elettrici.
- Spelafili e tronchesi: Per preparare i fili.
- Nastro isolante o guaina termorestringente: Per l'isolamento.
- Hardware di montaggio: Come viti o cuscinetti adesivi.
- Multimetro: Per testare i collegamenti elettrici e garantirne il corretto funzionamento.
Guida all'installazione passo passo
Passaggio 1: pianificare l'installazione
Prima di iniziare l'installazione del relè, pianifica attentamente il layout del tuo impianto elettrico. Identificare lo spazio disponibile e determinare la posizione migliore per il relè. Considera fattori quali l'accessibilità, la dissipazione del calore e la vicinanza ad altri componenti. Assicurarsi che ci sia spazio sufficiente per il relè e il cablaggio associato.
Passaggio 2: preparare i cavi
Tagliare i cavi alla lunghezza appropriata, lasciando abbastanza gioco per una facile installazione. Utilizzare spelafili per rimuovere l'isolamento dalle estremità dei cavi. Se necessario, stagnare le estremità esposte dei fili con saldatura per facilitare il processo di saldatura.
Passaggio 3: montare il relè
Scegliere un metodo di montaggio adatto in base allo spazio disponibile e al tipo di relè. Alcuni relè sono dotati di fori di montaggio che possono essere utilizzati per fissarli con viti. Altri possono essere montati utilizzando cuscinetti adesivi. Assicurarsi che il relè sia montato saldamente e stabile.
Passaggio 4: collegare i cavi
Fare riferimento alla scheda tecnica del relè o allo schema elettrico per identificare i terminali corretti per il circuito di controllo e il circuito di carico. Collegare l'alimentazione da 12 V CC ai terminali della bobina di controllo del relè. Ciò ecciterà la bobina e attiverà il relè. Collegare i fili del circuito di carico ai terminali appropriati sul relè. Assicurarsi che le connessioni siano strette e sicure. È possibile utilizzare connettori a saldare o a crimpare per realizzare i collegamenti elettrici. Dopo aver effettuato i collegamenti, isolarli con nastro isolante o guaina termorestringente per evitare cortocircuiti.
Passaggio 5: testare l'installazione
Una volta completato il cablaggio, utilizzare un multimetro per testare i collegamenti elettrici e assicurarsi che il relè funzioni correttamente. Applicare 12 V CC ai terminali della bobina di controllo e verificare se i contatti sul relè si chiudono o si aprono come previsto. Misurare la tensione e la corrente nel circuito di carico per verificare che il relè sia in grado di controllare il flusso di corrente.
Passaggio 6: proteggere il cablaggio
Dopo aver testato l'installazione e accertato che tutto funzioni correttamente, fissare il cablaggio per evitare che si sposti o si danneggi. È possibile utilizzare fascette per cavi o clip per cavi per organizzare i cavi e mantenerli in posizione.
Suggerimenti per l'installazione di un relè CC 12 V in uno spazio ridotto
- Utilizzare relè miniaturizzati: Se lo spazio è estremamente limitato, prendere in considerazione l'utilizzo di relè miniaturizzati DC 12V. Questi relè sono di dimensioni più piccole e possono essere inseriti in spazi ristretti.
- Ottimizza il cablaggio: Instradare i cavi in modo da ridurre al minimo la quantità di spazio che occupano. Evitare piegature e anelli inutili nel cablaggio.
- Considera la dissipazione del calore: I relè generano calore quando sono in funzione. Assicurarsi che vi sia un'adeguata ventilazione attorno al relè per evitare il surriscaldamento. Se necessario è possibile utilizzare dissipatori di calore o ventole.
- Etichetta i fili: Per facilitare la risoluzione dei problemi e la manutenzione, etichettare i cavi su entrambe le estremità. Questo ti aiuterà a identificare i diversi circuiti e connessioni.
Conclusione
L'installazione di un relè CC da 12 V in uno spazio ridotto richiede un'attenta pianificazione, attenzione ai dettagli e gli strumenti e i materiali giusti. Seguendo i passaggi descritti in questo blog e mettendo in pratica i suggerimenti forniti, puoi installare con successo un relè DC 12V in uno spazio limitato e garantire il corretto funzionamento del tuo impianto elettrico.
In qualità di fornitore di relè CC 12V, offriamo un'ampia gamma di relè di alta qualità per soddisfare le vostre esigenze specifiche. Se avete domande o avete bisogno di assistenza per l'installazione o l'approvvigionamento dei relè, non esitate a contattarci. Siamo qui per aiutarti a trovare le migliori soluzioni per i tuoi progetti.
