Come fornitore di relè 30A, capisco che il suono operativo di un relè può essere una preoccupazione significativa per molti utenti. Nell'automazione industriale, gli elettrodomestici o le applicazioni automobilistiche, un relè rumoroso può essere un fastidio e può persino indicare potenziali problemi. In questo post sul blog, condividerò alcune strategie efficaci per ridurre il suono operativo di un relè 30A.
Comprendere la fonte del rumore di relè
Prima di approfondire le soluzioni, è fondamentale capire da dove proviene il rumore. Quando opera un relè, due fonti principali generano suono: il movimento elettromeccanico dell'armatura e il rimbalzo del contatto.
Il movimento elettromeccanico si verifica quando la bobina è eccitata, creando un campo magnetico che tira l'armatura verso il nucleo. Questo movimento improvviso può causare vibrazioni, che vengono trasmesse attraverso l'alloggiamento del relè e producono un clic udibile. Contatta il rimbalzo, d'altra parte, si verifica quando i contatti si toccano e si separano rapidamente, generando arco elettrici e rumore meccanico.
Selezione del relè giusto

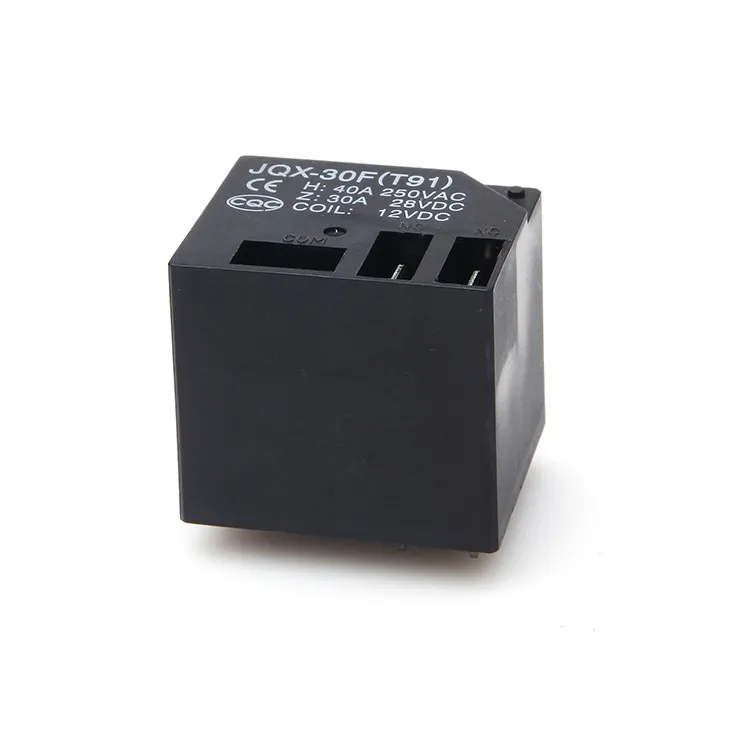

Il primo passo per ridurre il rumore del relè è scegliere il giusto tipo di relè per l'applicazione. Nella nostra azienda offriamo una varietà di relè 30A, come il24v 30A Relay T91,Relè 12v30a, ERelè da 30A12V a 4-pin. Questi relè sono progettati con caratteristiche a basso rumore, come meccanismi di armatura ottimizzati e materiali di contatto di alta qualità.
I relè con un design a rilascio lento o di branding possono anche aiutare a ridurre il rumore. I relè a rilascio lento rilasciano gradualmente l'armatura, minimizzando la forza di impatto e riducendo il rumore generato durante il processo di rilascio. I relè di bloccaggio, d'altra parte, usano un meccanismo bistabile che richiede solo un impulso corto per cambiare lo stato di contatto, eliminando l'energizzazione continua della bobina e riducendo il consumo di energia e il rumore.
Montaggio e installazione
Il montaggio e l'installazione corretti del relè possono ridurre significativamente la trasmissione del rumore. Assicurarsi che il relè sia montato in modo sicuro su una superficie stabile utilizzando hardware di montaggio appropriato. Evita di montare il relè su un pannello sottile o flessibile, poiché ciò può amplificare le vibrazioni e aumentare il livello di rumore.
L'uso di materiali di smorzamento delle vibrazioni, come guarnizioni di gomma o cuscinetti in schiuma, tra il relè e la superficie di montaggio può anche aiutare ad assorbire le vibrazioni e ridurre il rumore. Inoltre, il routing del cablaggio dal relè può impedire ai fili di agire come antenne e trasmettere l'interferenza elettromagnetica (EMI), che può contribuire al livello di rumore complessivo.
Design del circuito elettrico
Il design del circuito elettrico può anche svolgere un ruolo cruciale nel ridurre il rumore del relè. Un metodo efficace è utilizzare un circuito di snubber. Un circuito di Snubber è costituito da un resistore e un condensatore collegato in serie attraverso i contatti del relè. Quando i contatti si aprono, il circuito di Snubber assorbe l'energia immagazzinata nel carico induttivo, riducendo il rimbalzo del contatto e l'arco elettrico, che a sua volta riduce il rumore.
Un altro approccio è quello di utilizzare un circuito di parto. Un circuito di avvio softte aumenta gradualmente la tensione applicata alla bobina del relè, riducendo la corrente di invoscio e la forza magnetica che agisce sull'armatura. Questo processo di avvio regolare minimizza la forza di impatto e riduce il rumore generato durante l'energizzazione del relè.
Soppressione della bobina
La bobina del relè può anche essere una fonte di rumore. Quando la bobina viene energizzata o de-energizzata, può generare un picco di tensione, che può causare interferenze elettromagnetiche (EMI) e rumore udibile. Per sopprimere questi picchi di tensione, un diodo può essere collegato attraverso la bobina in distorsione inversa. Il diodo fornisce un percorso per il flusso della corrente induttiva quando la bobina viene de-energizzata, impedendo il picco di tensione e riducendo il rumore.
Oltre al diodo, è possibile utilizzare anche una rete di capitalizzazione di resistenza (RC) per sopprimere i picchi di tensione della bobina. La rete RC fornisce un percorso a bassa impedenza per i componenti ad alta frequenza del picco di tensione, riducendo l'EMI e il rumore.
Manutenzione e ispezione regolari
La manutenzione regolare e l'ispezione del relè possono contribuire a garantire il proprio funzionamento e ridurre il livello di rumore. Controlla regolarmente i contatti del relè per segni di usura, vaiolatura o ossidazione. Se i contatti sono danneggiati, sostituire il relè per prevenire ulteriori rumore e potenziali problemi elettrici.
Pulire periodicamente l'alloggiamento del relè e i contatti per rimuovere eventuali polvere, sporcizia o detriti che possono accumularsi nel tempo. Ciò può aiutare a migliorare la conduttività elettrica e ridurre la resistenza di contatto, che può contribuire al livello di rumore.
Conclusione
Ridurre il suono operativo di un relè 30A richiede un approccio completo che include la selezione del relè giusto, il montaggio e l'installazione adeguati, la progettazione di circuiti elettrici, la soppressione della bobina e la manutenzione regolare. Implementando queste strategie, è possibile ridurre significativamente il livello di rumore del relè e migliorare le prestazioni complessive e l'affidabilità del sistema.
Se sei interessato a saperne di più sui nostri relè 30A o hai domande sulla riduzione del rumore del relè, non esitare a contattarci. Siamo sempre felici di aiutarti a trovare la soluzione migliore per la tua applicazione.
Riferimenti
- "Manuale di relè", Eaton Corporation
- "Fondamenti di relè elettromeccanici", Connettività TE
- "Riduzione del rumore del relè nei circuiti elettronici", Texas Instruments
