In qualità di fornitore di relè PCB, ho avuto il privilegio di lavorare a stretto contatto con questi componenti essenziali nel settore elettronico. I relè PCB sono ampiamente utilizzati per la loro capacità di controllare circuiti ad alta potenza con segnali a bassa potenza, offrendo isolamento e protezione. Tuttavia, come ogni tecnologia, presentano una serie di limitazioni. In questo blog approfondirò queste limitazioni per fornire una comprensione completa a coloro che stanno pensando di utilizzare relè PCB nei loro progetti.
1. Usura e invecchiamento dei contatti
Uno dei limiti più significativi dei relè PCB è l'usura dei contatti. Quando il relè funziona, i contatti si aprono e si chiudono, provocando stress meccanico e archi. Con il passare del tempo ciò porta all'usura delle superfici di contatto. L'arco, che si verifica quando i contatti interrompono il circuito elettrico, può causare il trasferimento di materiale tra i contatti, causando vaiolatura, saldatura o ossidazione.
La vaiolatura si verifica quando si formano piccoli crateri sulle superfici di contatto a causa degli archi ad alta energia. Ciò può aumentare la resistenza di contatto, determinando una maggiore dissipazione di potenza e potenzialmente causando il surriscaldamento del relè. La saldatura, invece, avviene quando i contatti si fondono insieme a causa di un arco eccessivo o di elevate correnti di spunto. Una volta saldati i contatti, il relè perde la capacità di commutazione rendendolo inutilizzabile.
L'ossidazione è un altro problema comune. Quando i contatti sono esposti all'aria, sulla loro superficie si forma un sottile strato di ossido. Questo strato di ossido ha un'elevata resistenza, che può interferire con il flusso di corrente e causare il malfunzionamento del relè. Ad esempio, nelle applicazioni in cui è richiesta una connessione elettrica precisa e stabile, come negli strumenti di misura o nei sistemi di controllo, l'ossidazione dei contatti può portare a letture imprecise o a comportamenti irregolari.
Il tasso di usura dei contatti dipende da diversi fattori, tra cui la corrente di carico, il numero di cicli di commutazione e il tipo di materiale dei contatti. Ad esempio, i relè con contatti in argento sono più soggetti all'ossidazione rispetto a quelli con contatti placcati in oro. Tuttavia, i contatti placcati in oro sono più costosi, il che può rappresentare un fattore limitante per le applicazioni sensibili ai costi.
2. Velocità di commutazione limitata
I relè PCB sono dispositivi elettromeccanici, il che significa che si basano sul movimento meccanico per aprire e chiudere i contatti. Questo movimento meccanico richiede tempo, determinando una velocità di commutazione relativamente lenta rispetto ai relè a stato solido. Il tempo di commutazione di un relè PCB varia generalmente da pochi millisecondi a decine di millisecondi, a seconda del design e delle specifiche del relè.
Nelle applicazioni in cui è richiesta una commutazione ad alta velocità, come nei sistemi di comunicazione ad alta frequenza o nei circuiti di elaborazione dati veloci, la velocità di commutazione limitata dei relè PCB può rappresentare uno svantaggio significativo. Ad esempio, in un sistema di trasmissione dati ad alta velocità, un relè con una velocità di commutazione lenta potrebbe non essere in grado di tenere il passo con i rapidi cambiamenti nel segnale, con conseguente perdita o distorsione dei dati.
Inoltre, il movimento meccanico dei contatti del relè può causare anche un rimbalzo, ovvero una breve e ripetuta apertura e chiusura dei contatti durante il processo di commutazione. Il rimbalzo dei contatti può generare rumore elettrico e interferire con il normale funzionamento del circuito. Per mitigare il rimbalzo dei contatti, potrebbero essere necessari componenti aggiuntivi come circuiti smorzatori o circuiti antirimbalzo, il che aumenta la complessità e il costo del sistema.
3. Dimensioni e vincoli di spazio
I relè PCB sono disponibili in varie dimensioni, ma richiedono comunque una certa quantità di spazio fisico sul circuito stampato. Nell'elettronica moderna, dove la miniaturizzazione è una tendenza chiave, la dimensione dei componenti può rappresentare un fattore critico. Man mano che i dispositivi diventano sempre più piccoli e compatti, trovare spazio sufficiente per i relè PCB può essere una sfida.
Ad esempio, nei dispositivi elettronici portatili come smartphone, tablet o dispositivi indossabili, ogni millimetro di spazio è prezioso. Le dimensioni relativamente grandi dei relè PCB potrebbero non essere compatibili con i requisiti di progettazione di questi dispositivi. In tali casi, relè a stato solido o altri dispositivi di commutazione miniaturizzati possono rappresentare un'alternativa più adatta.
Oltre alle dimensioni fisiche, anche l’altezza del relè può rappresentare un problema. In alcune applicazioni, come nei circuiti con tecnologia a montaggio superficiale (SMT), l'altezza dei componenti deve essere mantenuta la più bassa possibile per garantire il corretto assemblaggio e funzionalità. Alcuni relè PCB possono avere un profilo relativamente alto, il che può renderne difficile l'integrazione nei progetti SMT.
4. Consumo energetico
I relè PCB consumano energia sia quando sono eccitati che quando sono nello stato diseccitato. Quando il relè è eccitato, la bobina assorbe corrente per creare un campo magnetico, che a sua volta muove i contatti. Questa corrente della bobina consuma energia e la quantità di energia consumata dipende dalla resistenza della bobina e dalla tensione applicata.
Nelle applicazioni in cui l'efficienza energetica è cruciale, come nei dispositivi alimentati a batteria o nei sistemi ad alta efficienza energetica, il consumo energetico dei relè PCB può rappresentare una limitazione significativa. Ad esempio, in un nodo sensore alimentato a batteria, il consumo energetico continuo della bobina del relè può scaricare rapidamente la batteria, riducendo la durata operativa del dispositivo.
Anche quando il relè è nello stato diseccitato, c'è ancora una piccola quantità di corrente di dispersione che scorre attraverso la bobina, che consuma anch'essa energia. Sebbene la corrente di dispersione sia solitamente molto piccola, può accumularsi nel tempo, soprattutto nelle applicazioni in cui il relè rimane in stato di standby per lunghi periodi.
5. Sensibilità ambientale
I relè PCB sono sensibili alle condizioni ambientali come temperatura, umidità e vibrazioni. Le temperature estreme possono influire sulle prestazioni e sull'affidabilità del relè. Ad alte temperature, la resistenza dei contatti può aumentare a causa dell'espansione termica e dell'ossidazione, mentre a basse temperature le proprietà meccaniche dei componenti del relè possono cambiare, portando ad un aumento del rimbalzo dei contatti o addirittura al guasto.
Anche l’umidità può causare problemi. L'umidità può penetrare nella custodia del relè e causare la corrosione dei contatti e di altri componenti interni. Inoltre, un'umidità elevata può aumentare la conduttività elettrica dell'aria, il che può portare alla formazione di archi elettrici e alla rottura dell'isolamento.
Anche le vibrazioni e gli urti possono avere un impatto negativo sulle prestazioni dei relè PCB. Il movimento meccanico dei contatti del relè può essere influenzato dalle vibrazioni, con conseguente rimbalzo o addirittura danneggiamento dei contatti. Nelle applicazioni in cui il relè è esposto a livelli elevati di vibrazioni, come negli ambienti automobilistici o industriali, potrebbero essere necessarie tecniche di montaggio speciali o relè resistenti alle vibrazioni.
6. Considerazioni sui costi
Sebbene i relè PCB siano generalmente più convenienti rispetto ad altri tipi di relè, come i relè ad alta tensione o corrente elevata, il costo può comunque rappresentare un fattore limitante, soprattutto per applicazioni su larga scala. Il costo di un relè PCB comprende non solo il prezzo di acquisto ma anche il costo di installazione, manutenzione e sostituzione.
Come accennato in precedenza, i relè con caratteristiche speciali o specifiche ad alte prestazioni, come contatti placcati in oro o bobine a basso consumo energetico, sono generalmente più costosi. Inoltre, anche il costo dei test e del controllo qualità può aumentare il costo complessivo del relè.
Per le applicazioni sensibili ai costi, è necessario considerare attentamente il costo totale di proprietà. In alcuni casi, potrebbe essere più conveniente utilizzare dispositivi di commutazione alternativi, come relè a stato solido o circuiti integrati, anche se potrebbero avere un costo iniziale più elevato ma minori costi di manutenzione e sostituzione a lungo termine.
Conclusione

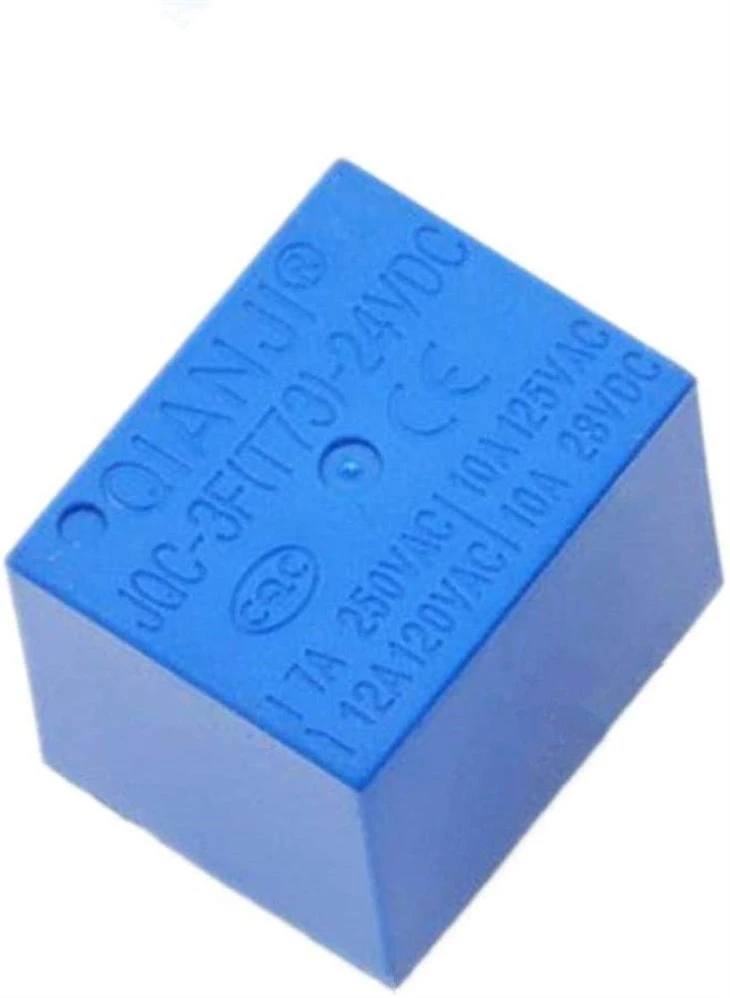

Nonostante queste limitazioni, i relè PCB svolgono ancora un ruolo importante in molte applicazioni grazie alla loro semplicità, affidabilità e capacità di gestire correnti e tensioni elevate. Nella nostra azienda offriamo una vasta gamma di relè PCB, inclusi iControllo relè di tensione Mini Sugar T73, ILRelè PCB T73 24 V CC, e ilRelè PCB all'ingrosso 20A. Comprendiamo le sfide e i limiti associati all'utilizzo dei relè PCB e ci impegniamo a fornire ai nostri clienti prodotti di alta qualità e supporto tecnico per aiutarli a superare questi problemi.
Se stai pensando di utilizzare relè PCB nel tuo progetto, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti può aiutarti a selezionare il relè giusto per la tua applicazione specifica, tenendo conto delle limitazioni e dei requisiti. Se hai bisogno di un relè per un prototipo su piccola scala o un progetto di produzione su larga scala, siamo qui per aiutarti. Lavoriamo insieme per trovare la soluzione migliore per le vostre esigenze.
