Il ruolo dei relè temporizzati nei sistemi di protezione antincendio: guida critica 2025

Quando scoppia un incendio, il caos diventa il nemico. Una risposta efficace non consiste nell’attivare tutto in una volta. Richiede invece una sequenza di eventi attentamente cronometrata che si svolga in modo logico. Al centro di questa sequenza si trova un componente che spesso passa inosservato ma che rimane assolutamente essenziale: il relè orario.

Questo dispositivo fa molto di più che fungere da semplice interruttore. Funziona come un controller logico critico. Garantisce che le operazioni avvengano nel giusto ordine e mantiene l'intero sistema funzionante correttamente.

I relè temporizzati agiscono come conduttori invisibili che guidano l'orchestra di un sistema antincendio. Controllano quando suonano gli allarmi, quando entrano in funzione le ventole di scarico del fumo, quando le pompe antincendio iniziano a funzionare e quando le porte tagliafuoco si chiudono.

Senza questi ritardi attentamente pianificati, i sistemi di sicurezza di un edificio potrebbero effettivamente funzionare l'uno contro l'altro. Se tutte le apparecchiature si avviassero contemporaneamente, potrebbero verificarsi devastanti interruzioni di corrente. Le azioni eseguite troppo presto potrebbero bloccare le vie di evacuazione o distruggere attrezzature costose. Comprendere come funzionano i relè temporizzati è essenziale per chiunque progetti, installi o mantenga sistemi di protezione antincendio che siano allo stesso tempo potenti e intelligenti.

Cos'è un relè temporizzato?

Un relè temporale è un dispositivo di controllo elettrico che crea una pausa deliberata tra la ricezione di un segnale e l'azione. Riceve un segnale per avviare il timer. Trascorso un periodo di tempo preimpostato, accende o spegne i suoi contatti elettrici.

Consideralo come un gatekeeper piuttosto che un semplice interruttore. Trattiene un'azione finché non arriva esattamente il momento giusto. Ciò garantisce che gli eventi si svolgano nella sequenza corretta.

Questa funzione diventa fondamentale nella sicurezza antincendio, dove l’ordine delle operazioni conta tanto quanto le operazioni stesse. Il relè temporale fornisce il "quando" che controlla il "cosa" del sistema.

Le due modalità operative più basilari sono On-Delay e Off-Delay. Un timer di ritardo di attivazione- inizia a contare quando riceve alimentazione e i suoi contatti cambiano al termine del periodo di ritardo. I contatti di un timer con ritardo di spegnimento-cambiano immediatamente quando arriva l'alimentazione, ma il timer inizia a contare solo quando l'alimentazione viene interrotta, commutando nuovamente i contatti dopo il ritardo. Queste due semplici funzioni creano le basi per una complessa logica di salvaguardia della vita.

Il principio del ritardo

Aggiungere ritardi non significa rallentare la risposta al fuoco. Si tratta di rendere quella risposta logica, efficace e sicura. Questo principio fondamentale ferma una reazione a catena di fallimenti e garantisce che il sistema funzioni come un tutto unificato. La ragione dei ritardi deriva da diversi fattori critici di ingegneria e sicurezza.

Prevenire i falsi allarmi

Uno dei compiti principali dei ritardi è prevenire evacuazioni non necessarie e dannose. Nei circuiti dei rilevatori di fumo, spesso viene integrato un breve ritardo di verifica compreso tra 30 e 60 secondi.

Questa breve finestra consente alle condizioni temporanee, non-di incendio, di risolversi in modo naturale. La polvere di costruzione, il vapore della cucina o gli spray aerosol possono attivare temporaneamente i rilevatori. Se il segnale del rilevatore scompare durante questo periodo, il sistema si ripristina senza far scattare un allarme a livello di edificio-. Ciò previene gli enormi costi e il panico che derivano dai falsi allarmi.

Garantire il sequenziamento delle apparecchiature

Immagina un grande edificio in cui un allarme antincendio attiva più ventilatori di scarico dei fumi, ventilatori di pressurizzazione e pompe antincendio ad alta potenza contemporaneamente. L’improvvisa richiesta elettrica sarebbe enorme. Quasi certamente farebbe scattare gli interruttori principali.

Ciò farebbe precipitare l'edificio nell'oscurità. Ancora più importante, spegnerebbe gli stessi sistemi di sicurezza necessari durante l’emergenza. I relè temporizzatori impediscono ciò distanziando il carico elettrico. Si avvia un ventilatore, poi dopo pochi secondi se ne avvia un altro, quindi inizia a funzionare una pompa. Ogni azione viene sequenziata per gestire la domanda elettrica e mantenere la rete elettrica stabile e funzionante.

Protezione di apparecchiature-di elevato valore

Le apparecchiature meccaniche necessitano di condizioni operative specifiche per funzionare correttamente. Una ventola di scarico dei fumi ad alta-potenza, ad esempio, è progettata per spostare grandi volumi d'aria. Se si avvia mentre la serranda tagliafumo è ancora chiusa, in pratica sta cercando di creare il vuoto contro una parete solida.

Questa condizione, chiamata corsa contro una testa morta, può causare gravi sollecitazioni al motore, surriscaldamento e rapido esaurimento. Un-relè con tempo di ritardo impedisce che ciò accada. Il sistema di controllo segnala innanzitutto l'apertura della serranda. Il relè temporale, impostato per un tempo leggermente superiore a quello necessario alla serranda per viaggiare (come 10-15 secondi), quindi accende il motore del ventilatore. Il ventilatore si avvia solo quando le sue vie aeree sono libere, proteggendo l'apparecchiatura e garantendone il corretto funzionamento.

Facilitare l'uscita ordinata

Durante un incendio, la compartimentazione è fondamentale per arrestare la propagazione dell'incendio. Tuttavia, sigillare immediatamente un'area con saracinesche o porte tagliafuoco potrebbe intrappolare le persone all'interno.

I relè temporizzati rendono possibile un approccio graduale. Quando suona la sveglia iniziale, viene avviato un-timer di ritardo. Ciò fornisce un periodo designato, spesso da 60 a 180 secondi, affinché le persone possano spostarsi attraverso le vie di fuga. Solo al termine di questo tempo di fuga il relè segnala alle serrande tagliafuoco di chiudersi, completando la barriera tagliafuoco-. Questa sequenza temporizzata mette la vita umana al primo posto prima della messa in sicurezza del compartimento.

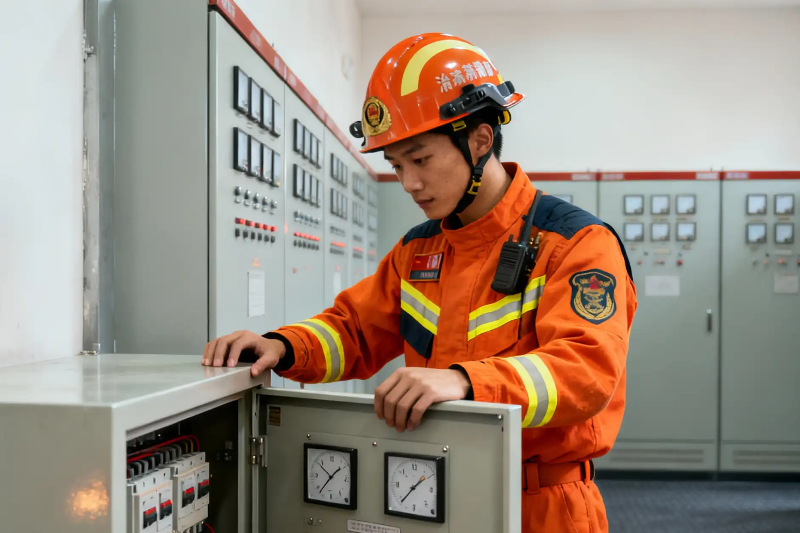

Applicazioni di sistema chiave

Il reale valore dei relè temporizzati si manifesta nei loro usi specifici all'interno dei sistemi di protezione antincendio. Si integrano in quasi tutti i principali sottosistemi, eseguendo la logica critica che trasforma un insieme di hardware in una rete-salvavita.

Nelle centrali di allarme antincendio

La centrale di allarme antincendio (FACP) funge da cervello centrale del sistema. Qui i relè temporizzati diventano essenziali per la verifica degli allarmi.

L’obiettivo di questo ritardo è confermare un vero evento di incendio prima di attivare diffusi dispositivi di notifica come avvisatori acustici e lampeggianti, che innescano l’evacuazione di massa.

Il processo funziona semplicemente. Un rilevatore di fumo invia un segnale iniziale al FACP. Un timer di ritardo di attivazione-interno o esterno, spesso impostato su un periodo compreso tra 30 e 60 secondi, inizia a contare.

Se il segnale del rilevatore rimane attivo allo scadere del tempo preimpostato, il FACP conferma l'allarme. Successivamente attiva il segnale di evacuazione generale e avvia altre sequenze di controllo, come la notifica ai vigili del fuoco. Se il segnale proveniente dal rilevatore scompare durante il conto alla rovescia, l'evento viene registrato come segnale di guasto o di supervisione e il sistema si ripristina senza un allarme completo.

Nei sistemi di scarico fumi

Il controllo efficace del fumo dipende interamente dal funzionamento sequenziale. I relè temporali rendono possibile questa sequenza.

L'obiettivo è creare un percorso libero per l'uscita del fumo dall'edificio proteggendo al contempo le apparecchiature meccaniche. Ciò impedisce ai ventilatori di combattere un sistema chiuso e garantisce che venga fornita aria di reintegro per prevenire problemi di pressione negativa.

La sequenza inizia quando viene confermato un incendio in una zona specifica. Il FACP invia un segnale di uscita che eccita il relè temporale che controlla la serranda dell'aria di reintegro per quella zona, dicendole di aprirsi.

Contemporaneamente inizia il conteggio di un secondo timer-di ritardo all'attivazione dell'aspiratore fumi. Questo ritardo viene impostato su un periodo più lungo del tempo di corsa della serranda, in genere da 10 a 20 secondi.

Solo trascorso questo ritardo, garantendo la completa apertura della serranda, il relè alimenta il ventilatore scarico fumi. Ciò garantisce che il ventilatore abbia un percorso libero per sfogare il fumo, funzionando in modo efficiente senza rischio di danni.

Nel controllo della pompa antincendio

Le pompe antincendio costituiscono la spina dorsale dei sistemi sprinkler e la loro affidabilità è fondamentale. I relè temporizzati vengono utilizzati qui per prevenire due problemi principali: cicli brevi e colpi d'ariete.

Un'applicazione in-ritardo controlla la sequenza di avvio-. In un sistema con una pompa elettrica primaria e una pompa diesel di riserva, un ritardo garantisce che la pompa di riserva non si avvii inutilmente. Se la pompa primaria non si avvia o non riesce a mantenere la pressione, un pressostato segnala la necessità di un backup. Un-timer di ritardo di attivazione fornisce una finestra (circa 10-15 secondi) per confermare che il guasto della pompa primaria non è temporaneo prima di avviare il motore diesel.

Un'applicazione di ritardo-diventa fondamentale per l'arresto. NFPA 20, lo standard per le pompe antincendio, richiede che una pompa, una volta avviata, debba funzionare per un tempo minimo (come 10 minuti per una pompa azionata da un motore elettrico-). Un timer di ritardo-disattivazione applica questa regola. Anche se la pressione del sistema viene ripristinata rapidamente, il-timer di ritardo di spegnimento mantiene la pompa in funzione per il periodo minimo richiesto dopo la disattivazione del pressostato. Ciò impedisce al motore di avviarsi e arrestarsi rapidamente (cicli brevi), una condizione che causa un grave surriscaldamento e riduce drasticamente la vita del motore.

Nel controllo delle serrande antincendio

Le tapparelle e le porte tagliafuoco-creano compartimenti antincendio, ma la loro attivazione deve essere temporizzata per consentire un'evacuazione sicura.

L'obiettivo è fornire un passaggio libero e sicuro agli occupanti per un tempo predeterminato prima di sigillare una zona antincendio.

Quando si attiva un allarme antincendio generale, il FACP invia un segnale che avvia un-timer di ritardo di attivazione collegato al circuito di controllo della serranda. Questo timer viene generalmente impostato tra 60 e 180 secondi, come definito dalla strategia di evacuazione dell'edificio.

Durante questo periodo le persiane rimangono aperte, spesso trattenute da serrature elettromagnetiche. Gli occupanti possono passare senza ostacoli. Una volta scaduto il timer, il relè si attiva, interrompendo l'alimentazione alle serrature magnetiche e consentendo alla tapparella di chiudersi per gravità o motore, completando la barriera tagliafuoco.

Comprendere il controllo del collegamento

I singoli eventi temporizzati sono impressionanti, ma il vero potere dei moderni sistemi di protezione antincendio risiede nel controllo dei collegamenti. Questa è la rete interconnessa di operazioni sequenziali. I relè temporali fungono da nodi in questa rete, passando il controllo da un'azione a quella successiva in una risposta di emergenza perfettamente coreografata. Possiamo capirlo attraversando uno scenario ipotetico.

Scenario: incendio in forte- aumento

Immagina che scoppi un incendio in un ufficio al decimo piano di un edificio di 20 piani. La risposta del sistema non è un singolo evento, ma una sequenza temporale a cascata orchestrata da relè temporali.

T=0 secondi:Un rilevatore di fumo al 10° piano invia un segnale al FACP. La centrale avvia immediatamente un timer di verifica dell'allarme con ritardo di 30-secondi-. Il sistema entra in uno stato di preallarme.

T=30 secondi:La condizione di fumo continua. Il timer di verifica scade. Il FACP conferma un vero incendio e intensifica la risposta. Attiva i dispositivi di notifica (sirene e lampeggianti) solo al piano antincendio (10°), al piano superiore (11°) e al piano inferiore (9°), seguendo una tipica strategia di evacuazione per fasi. Allo stesso tempo, invia segnali per iniziare il controllo del fumo e altre sequenze di collegamento.

T=31 secondi:Il FACP invia un segnale al sistema di controllo del fumo. Questo segnale eccita immediatamente un relè per sbloccare le porte del vano scala per l'uscita e un altro per iniziare ad aprire la serranda di scarico fumi al 10° piano. Nello stesso momento, avvia un timer di ritardo di accensione-di 15-secondi per la ventola di scarico dei fumi del 10° piano.

T=46 secondi:Il timer di ritardo di attivazione di 15-secondi per la ventola di scarico scade. I contatti del relè si chiudono, inviando alimentazione all'avviatore del motore della ventola. Ora il ventilatore si avvia, aspirando il fumo dal 10° piano attraverso la serranda ora completamente aperta.

T=60 secondi:Scade un timer di ritardo di attivazione-distinto di 60-secondi, avviato alle T=0. Questo timer è stato designato per la compartimentazione. Il suo relè ora si attiva, rilasciando le serrande tagliafuoco attorno all'atrio dell'ascensore al 10° piano, che iniziano a chiudersi. Questo ritardo ha concesso agli occupanti un minuto per spostarsi verso le scale.

T=75 secondi:Un flussostato dell'acqua nel tubo dell'irrigatore al 10° piano si attiva, indicando che la testa dell'irrigatore è aperta. Questo invia un segnale al controller della pompa antincendio. La logica interna del controller avvia un timer di ritardo di attivazione di 10-secondi prima di attivare la pompa antincendio principale. Questo breve ritardo impedisce l'avvio della pompa a causa di un momentaneo aumento di pressione (colpo d'ariete) e conferma che è necessario un flusso sostenuto.

Questo scenario mostra come una serie di semplici ritardi temporali, lavorando insieme, creano una risposta sofisticata,-a più livelli che gestisce l'evacuazione, controlla il fumo, contiene l'incendio e supporta gli interventi di soppressione, il tutto in una sequenza logica e sicura.

Selezione del relè corretto

Scegliere il relè orario giusto è importante tanto quanto decidere di utilizzarne uno. La selezione dipende dalla funzione specifica che il relè deve svolgere. L'utilizzo del tipo sbagliato può rendere una sequenza di sicurezza inutile o addirittura pericolosa.

Stato solido-contro elettromeccanico

Oltre alla funzione di temporizzazione, è importante la costruzione interna del relè.

I relè elettromeccanici utilizzano una bobina fisica e contatti mobili. Sono robusti, relativamente economici e altamente resistenti al rumore elettrico e ai picchi di tensione. Tuttavia, le loro parti mobili possono usurarsi nel tempo, rendendole un potenziale punto di guasto meccanico.

I relè a stato solido-non hanno parti mobili. Usano componenti elettronici (semiconduttori) per eseguire la commutazione. Ciò conferisce loro una vita operativa estremamente lunga, un'elevata resistenza agli urti e alle vibrazioni e un funzionamento silenzioso. Sono spesso preferiti per funzioni moderne e critiche di sicurezza-grazie alla loro affidabilità superiore, sebbene possano essere più sensibili al rumore elettrico e al calore. Per la maggior parte dei nuovi progetti di sistemi antincendio, i relè a stato solido-ad alta affidabilità sono la scelta standard per la logica cruciale.

Installazione e messa in servizio

L'efficacia di un relè temporale viene determinata-sul posto, non solo sul progetto. Una corretta installazione e un'attenta messa in servizio sono passaggi essenziali per garantire che la logica di sicurezza progettata si traduca in prestazioni reali-nel mondo. Dalla nostra esperienza sul campo, queste pratiche sono cruciali.

Impostazione e verifica dei tempi

Le impostazioni dell'ora non sono ipotesi casuali. Devono essere calcolati e poi verificati fisicamente. Un ritardo per un ventilatore di scarico fumi deve essere basato sul tempo di viaggio specificato dal produttore della serranda, più un margine di sicurezza. Il ritardo dell'avvio della pompa-deve essere conforme ai requisiti del codice NFPA.

Durante la messa in servizio ogni singolo evento cronometrato deve essere verificato con un cronometro. Abbiamo riscontrato numerosi problemi derivanti dal presupposto che l'impostazione del quadrante sia accurata. È una svista comune impostare un ritardo della ventola senza cronometrare fisicamente la corsa della serranda, con conseguente attivazione prematura della ventola e sollecitazione. Verificare ciascuna sequenza in condizioni di test è l'unico modo per garantire che funzioni durante un evento reale.

La documentazione non è-negoziabile

Un sistema di allarme antincendio può contenere dozzine di relè temporizzati. Senza una documentazione chiara, la risoluzione dei problemi o le modifiche future diventano un incubo.

La funzione specifica di ogni relè (come "Ritardo ventola di scarico del 10° piano"), la sua posizione fisica nel pannello e l'impostazione precisa del tempo devono essere chiaramente etichettati e registrati sui disegni del sistema "as-built". Questa documentazione costituisce una parte fondamentale dei registri di consegna e manutenzione del sistema.

Insidie ​​​​comuni da evitare

Diversi errori comuni di installazione possono compromettere il funzionamento di un relè temporizzato.

Cablaggio errato:Confondere i contatti normalmente aperti (N/O) e normalmente chiusi (N/C) è un errore frequente che inverte la logica del relè. Una ventola di scarico che dovrebbe accendersi potrebbe essere cablata per spegnersi.

Usare il sbagliatoRelèTipo:L'installazione di un relè di ritardo di attivazione-dove è richiesto un ritardo di-disattivazione è un errore critico. Ciò impedirebbe alla pompa antincendio di raggiungere il tempo di funzionamento minimo, determinando un ciclo breve.

Ignorare le valutazioni:Ogni relè ha valori nominali di tensione e corrente specifici per la bobina e i contatti. Il sovraccarico dei contatti ne causerà la chiusura o la bruciatura, con conseguente guasto.

Non tenere conto della realtà:Impostare un ritardo di 10-secondi per una serranda che impiega 12 secondi per aprirsi è un difetto di progettazione. I tempi devono basarsi sulle prestazioni reali delle apparecchiature collegate.

Affidabilità e test

In un sistema di salvaguardia della vita, i componenti non possono semplicemente essere “abbastanza buoni”. Devono essere dimostrabilmente affidabili e certificati per lo scopo. Il relè temporale, in quanto dispositivo logico-critico, è soggetto a standard rigorosi.

Specificare e installare sempre relè temporizzati omologati UL, in particolare secondo uno standard pertinente come UL 864, standard per unità di controllo e accessori per sistemi di allarme antincendio. Questa certificazione garantisce che il dispositivo sia stato sottoposto a test rigorosi per verificarne l'affidabilità, la durata e le prestazioni in condizioni avverse adatte per applicazioni di sicurezza-vita.

Il costo del fallimento

Le conseguenze del guasto di un singolo relè orario sono catastrofiche. Un relè di ritardo-guasto potrebbe significare che la ventola di scarico dei fumi non si avvia mai, rendendo lo spazio invivibile. Un relè di ritardo di spegnimento- guasto potrebbe causare un breve ciclo di guasto di una pompa antincendio critica. Un timer di verifica che fallisce nello stato "on" potrebbe ritardare indefinitamente l'evacuazione di un edificio. L'affidabilità di questo piccolo componente influisce direttamente sulla capacità dell'intero sistema di salvare vite umane.

Il ruolo dei codici

Le sequenze e i tempi controllati dai relè non sono semplicemente "buone idee". Sono spesso richiesti dal codice. Standard come NFPA 72 (Codice nazionale di allarme e segnalazione antincendio), NFPA 92 (Standard per sistemi di controllo del fumo) e NFPA 20 (Standard per l'installazione di pompe stazionarie per la protezione antincendio) contengono requisiti specifici per i ritardi temporali, le sequenze operative e i tempi di funzionamento minimi. Seguire questi codici è un requisito sia legale che etico.

Test e manutenzione periodici

I relè temporizzati non sono dispositivi "imposta e dimentica". Si tratta di componenti attivi che devono essere testati funzionalmente come parte del regolare programma di ispezione dei sistemi di allarme antincendio e di sicurezza dell'edificio, in genere condotto annualmente.

Durante questo test, ogni sequenza temporizzata dovrebbe essere avviata. Il tecnico deve verificare con un cronometro che il ritardo corrisponda all'impostazione documentata e che l'azione finale (come l'avvio della ventola, il rilascio dell'otturatore) avvenga come previsto. Questo test proattivo è l'unico modo per identificare un componente difettoso prima che sia necessario in una vera emergenza.

L'orchestratore della sicurezza

Abbiamo iniziato realizzando il relè temporizzatore non come un semplice componente, ma come un controller logico. Nel corso di questa esplorazione, quel ruolo è diventato chiaro.

Siamo passati dall'esigenza fondamentale di ritardare-per prevenire falsi allarmi e sbalzi di tensione-ad applicazioni specifiche e critiche in pannelli di allarme, sistemi di controllo del fumo, pompe antincendio e vie di fuga. Abbiamo visto come questi singoli eventi temporizzati siano intrecciati insieme in una sofisticata sequenza di controllo del collegamento.

Il relè temporizzato nelle applicazioni di allarme antincendio e nei sistemi di scarico fumi funge da eroe non celebrato, l'orchestratore intelligente del sistema di protezione antincendio. La selezione corretta, l'installazione precisa e l'affidabilità comprovata sono ciò che trasforma un insieme di apparecchiature potenti in un sistema di sicurezza-coeso, logico ed efficace. È il cervello dietro i muscoli, che garantisce che nei momenti critici di un incendio la risposta non sia il caos, ma l'ordine.
